专利号: 2022107114525
申请人: 桐柏县淮玉茶叶专业合作社
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

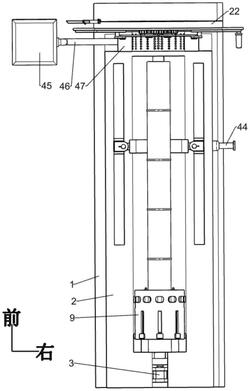

1.一种可调节均匀切割竹子装置,其特征在于:包括有底座(1)、工作台(2)、动力电机(3)、传动丝杆(4)、丝母座(5)、固定台(6)、顶柱(7)、可调节夹块机构、辅助机构、刀盘柱(21)、刀盘环(22)、刀盘杆(23)、切刀环(24)和可调节切割机构,底座(1)上固接有工作台(2),工作台(2)后侧安装有动力电机(3),动力电机(3)的转轴上固接有传动丝杆(4),传动丝杆(4)上螺纹连接有丝母座(5),丝母座(5)与工作台(2)滑动连接,丝母座(5)上固接有固定台(6),固定台(6)上固接有顶柱(7),顶柱(7)上连接有可调节夹块机构,可调节夹块机构可以夹紧不同粗细的竹杆,可调节夹块机构上连接有辅助机构,辅助机构与可调节夹块机构配合可以将竹竿完全切割,底座(1)的前侧左右对称的固接有两个刀盘柱(21),两个刀盘柱(21)上共同固接有一个刀盘环(22),刀盘环(22)上左右对称的固接有四个刀盘杆(23),刀盘杆(23)上共同固接有切刀环(24),切刀环(24)上连接有可调节切割机构,可调节切割机构可以对竹竿进行切割并且可以调节将竹杆切割的份数;

可调节夹块机构包括有固定杆(8)、衔接壳(9)、夹紧轴(10)、夹紧弹簧(11)和夹紧块(12),顶柱(7)后侧固接有5个固定杆(8),5个固定杆(8)上共同滑动连接有一个衔接壳(9),衔接壳(9)与固定台(6)滑动接触,衔接壳(9)的前侧环形阵列的滑动连接有12个夹紧轴(10),夹紧轴(10)上均套有夹紧弹簧(11),夹紧轴(10)上均固接有夹紧块(12),12个夹紧块(12)可以组合为一个完整的圆环形状;

辅助机构包括有辅助杆(14)、辅助条(15)、辅助板(16)、滑动杆(17)、衔接杆(18)、衔接弹簧(19)和衔接块(20),最下侧、最上侧、最右侧和最左侧的夹紧块(12)上均开设有辅助槽(13),顶柱(7)上环形阵列的固接有四个辅助杆(14),辅助杆(14)上均滑动连接有辅助条(15),辅助条(15)均与同侧的辅助槽(13)滑动连接,辅助条(15)上均固接有辅助板(16),最右侧和最左侧的夹紧块(12)上均滑动连接有滑动杆(17),最右侧和最左侧的夹紧块(12)上均固接有衔接杆(18),衔接杆(18)上均套有衔接弹簧(19),衔接杆(18)上均滑动连接有衔接块(20),衔接块(20)均与同侧的夹紧块(12)滑动连接。

2.如权利要求1所述的一种可调节均匀切割竹子装置,其特征在于:可调节刀盘机构包括有固定刀(2401)、切刀柱(2402)、切割刀(25)、切刀块(26)、切刀柄(27)、第一刀头(28)、刀头杆(2801)、刀头弹簧(29)、刀头块(30)、第二刀头(31)、触发按钮(33)、第一接块(3303)和接块弹簧(3304),切刀环(24)上对称的固接有两个固定刀(2401),两个固定刀(2401)上共同固接有一个切刀柱(2402),切刀环(24)上滑动连接有10个切割刀(25),切割刀(25)上远离切割柱的一端均固接有切刀块(26),切刀块(26)上远离切割刀(25)的一端均固接有切刀柄(27),切刀柄(27)上远离切刀块(26)的一端均固接有第一刀头(28),第一刀头(28)上均固接有两个刀头杆(2801),刀头杆(2801)上均套有刀头弹簧(29),切刀柄(27)内部均滑动连接有刀头块(30),刀头块(30)上固接有第二刀头(31),第二刀头(31)上均开设有两个第一滑槽(32),刀头杆(2801)与同侧的第一滑槽(32)滑动连接,刀头块(30)上固接有触发按钮(33),触发按钮(33)与切刀柄(27)滑动连接,刀盘环(22)上开设有10个刀头卡槽(3301),切刀块(26)上均开设有两个接块滑槽(3302),两个接块滑槽(3302)内均共同滑动连接有第一接块(3303),第一接块(3303)的两个轴上均套有接块弹簧(3304),切刀环(24)上开设有10个接块槽(3305)。

3.如权利要求2所述的一种可调节均匀切割竹子装置,其特征在于:还包括有支撑机

构,支撑机构包括有第一滑块(35)、第二滑块(36)、电动推杆(37)、推杆轴(38)、支撑柱(39)、支撑块(40)、支撑轴(41)、第一扭簧(4101)、支撑环(42)和支撑手柄(44),工作台(2)上左右对称的开设有两个第二滑槽(34),第二滑槽(34)内均滑动连接有第一滑块(35),第一滑块(35)上均固接有第二滑块(36),第二滑块(36)上均安装有电动推杆(37),电动推杆(37)上均安装有推杆轴(38),推杆轴(38)上均固接有支撑柱(39),支撑柱(39)上均固接有支撑块(40),支撑块(40)上均转动连接有支撑轴(41),支撑轴(41)上均安装有第一扭簧(4101),第一扭簧(4101)的两端分别与支撑块(40)和支撑轴(41)连接,支撑轴(41)上均固接有支撑环(42),支撑环(42)均与同侧的支撑块(40)滑动接触,工作台(2)上开设有第三滑槽(43),第三滑槽(43)将两个第二滑槽(34)连通,左右两侧的第二滑块(36)上共同固接有支撑手柄(44),支撑手柄(44)位于第三滑槽(43)内。

4.如权利要求3所述的一种可调节均匀切割竹子装置,其特征在于:还包括有收集机

构,收集机构包括有吸尘箱(45)、吸尘管(46)和吸尘盘(47),底盘的左侧放置有吸尘箱(45),吸尘箱(45)上连通有吸尘管(46),吸尘箱(45)通过吸尘管(46)与吸尘盘(47)连通,吸尘盘(47)安装在底盘上,吸尘盘(47)上开设有多个孔。

5.如权利要求4所述的一种可调节均匀切割竹子装置,其特征在于:还包括有防割伤机构,防割伤机构包括有第一接盘(48)、防割盘(50)、启动手柄(51)、防割块(52)、防割杆(53)、防割轴(54)和防割齿轮(55),刀盘环(22)上固接有第一接盘(48),第一接盘(48)上对称的开设有两个第四滑槽(49),第四滑槽(49)内均滑动连接有防割盘(50),右侧的防割盘(50)上螺纹连接有启动手柄(51),防割盘(50)上均固接有防割块(52),防割块(52)上均连接有防割杆(53),防割杆(53)上远离防割块(52)的一端均固接有防割轴(54),防割轴(54)均与第一接盘(48)转动连接,防割轴(54)上均固接有防割齿轮(55),左侧的防割齿轮(55)和右侧的防割齿轮(55)啮合,第四滑槽(49)内开设有两个螺纹孔(56)。
