专利号: 2017111422532
申请人: 徐州新南湖科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

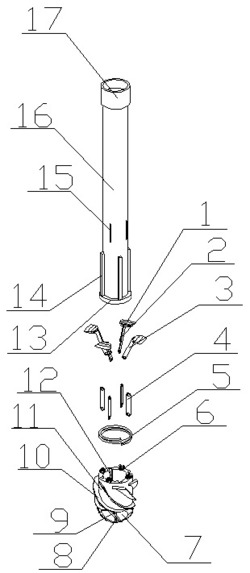

1.一种竹子竹蔸切割装置,其特征是:由主体切割装置和传动装置组成,主体切割装置由固定耳、钻头、钻孔刀片、纤维切刀、扩孔刀片、固定筒、固定槽和伸缩腔组成,钻头置于固定筒底部,所述钻头外侧等距置有多个钻孔刀片,所述钻头外侧等距置有多个纤维刀片,且和多个钻孔刀片一一对应相交叉,多个扩孔刀片等距置于固定筒外侧, 所述固定筒内置有伸缩腔,所述固定筒内壁上等距开有多个固定槽,多组固定耳等距置于固定筒顶端,所述每组固定耳由两个固定耳组成,所述每组固定耳位于相邻的两个固定槽之间,传动装置由环切刀片、固定销钉、连接板、传动板、固定弹簧、限位环、固定条、伸缩槽、传动管和连接套组成,传动管一端置于伸缩腔内,多个固定条等距置于传动管外侧,且一一对应置于多个固定槽内,限位环置于传动管一端,所述限位环和固定筒底部之间置有固定弹簧,连接套置于传动管另一端,所述传动管上开有多个伸缩槽,且位于多个固定条的上方,多个连接板一端分别置于传动管内,且分别通过固定销钉和传动管内壁相连接,多个连接板另一端一一对应穿过多个伸缩槽和环切刀片相连接,多个传动板一端分别通过固定销钉和多个连接板相连接,所述多个传动板和多组固定耳一一对应,所述传动板另一端通过固定销钉和对应组固定耳内的两个固定耳相连接。

2.根据权利要求1所述的一种竹子竹蔸切割装置,其特征在于所述纤维切刀上置有多个倒刺,且呈S型分布。

3.根据权利要求1所述的一种竹子竹蔸切割装置,其特征在于所述扩孔刀片为弧形。

4.根据权利要求1所述的一种竹子竹蔸切割装置,其特征在于所述连接板和环切刀片之间的夹角为锐角。
