专利号: 2022106510125
申请人: 李奇伟
专利类型:发明专利
专利状态:授权未缴费
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

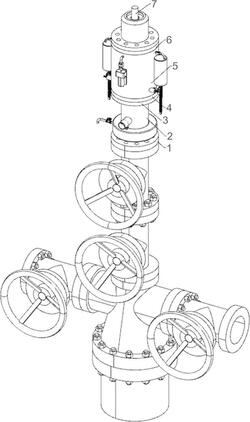

1.一种防止原油泄漏的采油树井口密封装置,包括有第一法兰(1)、第一管道(2)、第二法兰(3)、第三法兰(4)、第一圆筒(5)和第四法兰(6);第一法兰(1)内部螺纹连接有第一管道(2);第一管道(2)外侧上部螺纹连接有第二法兰(3);第二法兰(3)上侧固接有第三法兰(4);第三法兰(4)内侧与第一管道(2)螺纹连接;第三法兰(4)上侧固接有第一圆筒(5);第一圆筒(5)上侧固接有第四法兰(6);其特征是,还包括有第一泄油组件、联动组件、第一加压组件、平衡组件和第二泄油组件;第四法兰(6)上侧安装有用于防止残留石油溢出的第一泄油组件;第一泄油组件与第一圆筒(5)相连接;第一管道(2)内侧安装有用于从抽油杆(7)上获取动力的联动组件;联动组件与第一泄油组件相接触;第一圆筒(5)左侧和右侧均安装有一个用于对第一圆筒(5)进行加压的第一加压组件;两个第一加压组件均与联动组件相连接;第一圆筒(5)左侧和右侧均安装有一个用于使第一圆筒(5)中的压强保持平衡的平衡组件,并且两个平衡组件分别位于两个第一加压组件前侧;第一管道(2)下侧安装有用于防止高压石油流出的第二泄油组件;

第一泄油组件包括有第五法兰(201)、第二管道(202)、阻尼滑轨(203)、阻尼滑块(204)、抽油筒(205)、抽油管(206)、第一连接块(207)、套管(208)、联动杆(209)、第一活塞(2010)、第四限位环(2011)、第一格挡套(2012)和第一密封环(2013);第四法兰(6)上侧固接有第五法兰(201);第五法兰(201)内侧螺纹连接有第二管道(202);第二管道(202)与第四法兰(6)螺纹连接;第二管道(202)内侧下部安装有两个阻尼滑轨(203);两个阻尼滑轨(203)左右对称设置,两个阻尼滑轨(203)上均滑动连接有一个阻尼滑块(204);两个阻尼滑块(204)之间固接有抽油筒(205);抽油筒(205)上侧连通有四个抽油管(206);第一圆筒(5)内壁上侧固接有两个第一连接块(207);两个第一连接块(207)左右对称设置,两个第一连接块(207)相向侧均固接有一个套管(208);两个套管(208)内均滑动连接有一个联动杆(209);两个联动杆(209)上端固接有第一活塞(2010);第一活塞(2010)与抽油筒(205)滑动连接;抽油筒(205)下侧固接有两个第四限位环(2011);两个第四限位环(2011)上侧均与第一活塞(2010)相接触;第二管道(202)内侧上部固接有第一格挡套(2012);第一格挡套(2012)内侧安装有四个第一密封环(2013)。

2.按照权利要求1所述的一种防止原油泄漏的采油树井口密封装置,其特征是,第一格挡套(2012)上开设有四个长孔,四个长孔呈圆形阵列分布,并且四个长孔分别与四个抽油管(206)对齐,而且四个长孔向心侧均开设有三个小孔连通第一格挡套(2012)中部通道,而且三组小孔分别位于下方的三个第一密封环(2013)上方。

3.按照权利要求1所述的一种防止原油泄漏的采油树井口密封装置,其特征是,四个抽油管(206)上端均设置有橡胶圈。

4.按照权利要求1所述的一种防止原油泄漏的采油树井口密封装置,其特征是,抽油筒(205)下侧开设有多个通孔。

5.按照权利要求1所述的一种防止原油泄漏的采油树井口密封装置,其特征是,联动组件包括有第二格挡套(301)、第二密封环(302)、第一导轨(303)、第一齿条(304)、第一联动块(305)、联动环(306)、滚珠(307)、磁铁(308)、第一限位块(309)和第二限位块(3010);第一管道(2)内侧下部固接有第二格挡套(301);第二格挡套(301)内均匀安装有四个第二密封环(302);第一管道(2)内侧左部和内侧右部均固接有一个第一导轨(303);两个第一导轨(303)上均滑动连接有一个第一齿条(304);两个第一齿条(304)的下部相向侧均固接有一个第一联动块(305);两个第一联动块(305)之间固接有联动环(306);联动环(306)内壁上转动连接有三个滚珠(307);三个滚珠(307)呈圆形阵列分布,联动环(306)内壁上固接有三个磁铁(308),三个磁铁(308)呈圆形阵列分布,磁铁(308)为铝镍钴磁铁,并且三个磁铁(308)与三个滚珠(307)呈交叉设置;第一管道(2)内壁固接有两个第一限位块(309),并且两个第一限位块(309)上侧均与联动环(306)下端相接触;第一管道(2)上侧前部和上侧后部均固接有一个第二限位块(3010);第一齿条(304)上侧与联动杆(209)固接;第一齿条(304)与第一加压组件相连接。

6.按照权利要求5所述的一种防止原油泄漏的采油树井口密封装置,其特征是,第一加压组件包括有第二连接块(401)、套杆(402)、花键轴(403)、第一直齿轮(404)、第三连接块(405)、第二导轨(406)、第二齿条(407)、第二联动块(408)、第一限位杆(409)、第一弹簧(4010)、第二活塞(4011)、第二圆筒(4012)、第三管道(4013)、第一单向阀门(4014)、第四管道(4015)和第二直齿轮(4016);第一管道(2)上侧右部固接有第二连接块(401);第二连接块(401)和第一圆筒(5)之间转动连接有套杆(402);套杆(402)左端固接有第二直齿轮(4016),第二直齿轮4016和第一齿条(304)相啮合;套杆(402)右部滑动连接有花键轴(403);花键轴(403)右端固接有第一直齿轮(404);第一圆筒(5)右侧下部固接有第三连接块(405);第三连接块(405)前侧固接有第二导轨(406);第二导轨(406)上滑动连接有第二齿条(407);第二齿条(407)与第一直齿轮(404)相啮合;第二齿条(407)上端固接有第二联动块(408),第二联动块(408)的上表面为锥台设置;第二联动块(408)左侧和右侧均滑动连接有一个第一限位杆(409);两个第一限位杆(409)下端均固接有一个第一弹簧(4010);两个第一弹簧(4010)上端均与第二联动块(408)固接,并且两个第一弹簧4010分别套在两个第一限位杆409上;两个第一限位杆(409)上端固接有第二活塞(4011),第二活塞(4011)的中部开设有通孔,第二联动块(408)的锥台与第二活塞(4011)的通孔配合;第一圆筒(5)右侧中部固接有第二圆筒(4012);第二圆筒(4012)与第二活塞(4011)滑动连接;第二圆筒(4012)上侧连通有第三管道(4013);第三管道(4013)左端连通有第一单向阀门(4014);第一单向阀门(4014)输出端连通有第四管道(4015);第四管道(4015)左端与第一圆筒(5)相连通;花键轴(403)与平衡组件相连接。

7.按照权利要求6所述的一种防止原油泄漏的采油树井口密封装置,其特征是,第二联动块(408)上侧中部设置有凸起,第二活塞(4011)中部开设有空腔,并且空腔与凸起对齐。

8.按照权利要求6所述的一种防止原油泄漏的采油树井口密封装置,其特征是,平衡组件包括有第三圆筒(501)、第二限位杆(502)、第二弹簧(503)、第三活塞(504)和第三联动块(505);第一圆筒(5)右侧下部贯穿连接有第三圆筒(501);第三圆筒(501)内部滑动连接有第二限位杆(502);第二限位杆(502)右端固接有第二弹簧(503);第二弹簧(503)左端与第三圆筒(501)固接,第二弹簧(503)套在第二限位杆(502)上;第二限位杆(502)左端固接有第三活塞(504);第三活塞(504)与第三圆筒(501)滑动连接;第二限位杆(502)中部固接有第三联动块(505);第三联动块(505)后侧与花键轴(403)转动连接。

9.按照权利要求8所述的一种防止原油泄漏的采油树井口密封装置,其特征是,第二泄油组件包括有第五管道(701)、连接环(702)、第三限位杆(703)、第四活塞(704)、第三弹簧(705)、第六管道(706)、电动阀门(707)、第七管道(708)、收纳箱(709)、第八管道(7010)、手拧阀门(7011)和第九管道(7012);第一管道(2)下侧前部连通有第五管道(701);第五管道(701)内侧固接有连接环(702);连接环(702)前侧固接有两个第三限位杆(703);两个第三限位杆(703)上滑动连接有第四活塞(704);两个第三限位杆(703)前端均固接有一个第三弹簧(705);两个第三弹簧(705)后端均与第四活塞(704)固接,两个第三弹簧(705)分别套在两个第三限位杆(703)上;第五管道(701)下侧连通有第六管道(706),并且第六管道(706)位于连接环(702)后方;第六管道(706)下侧连通有电动阀门(707);电动阀门(707)下侧连通有第七管道(708);第一管道(2)外侧下部固接有收纳箱(709);第七管道(708)与收纳箱(709)相连通;收纳箱(709)左侧下部连通有第八管道(7010);第八管道(7010)左侧连通有手拧阀门(7011);手拧阀门(7011)左侧连通有第九管道(7012)。

10.按照权利要求1所述的一种防止原油泄漏的采油树井口密封装置,其特征是,还包

括有第二加压组件,第一圆筒(5)前侧安装有第二加压组件,第二加压组件包括有气泵(801)、第十管道(802)、第二单向阀门(803)和第十一管道(804);第一圆筒(5)前侧中部固接有气泵(801);气泵(801)输出端连通有第十管道(802);第十管道(802)上侧连通有第二单向阀门(803);第二单向阀门(803)输出端连通有第十一管道(804);第十一管道(804)上侧与第一圆筒(5)相连通。
