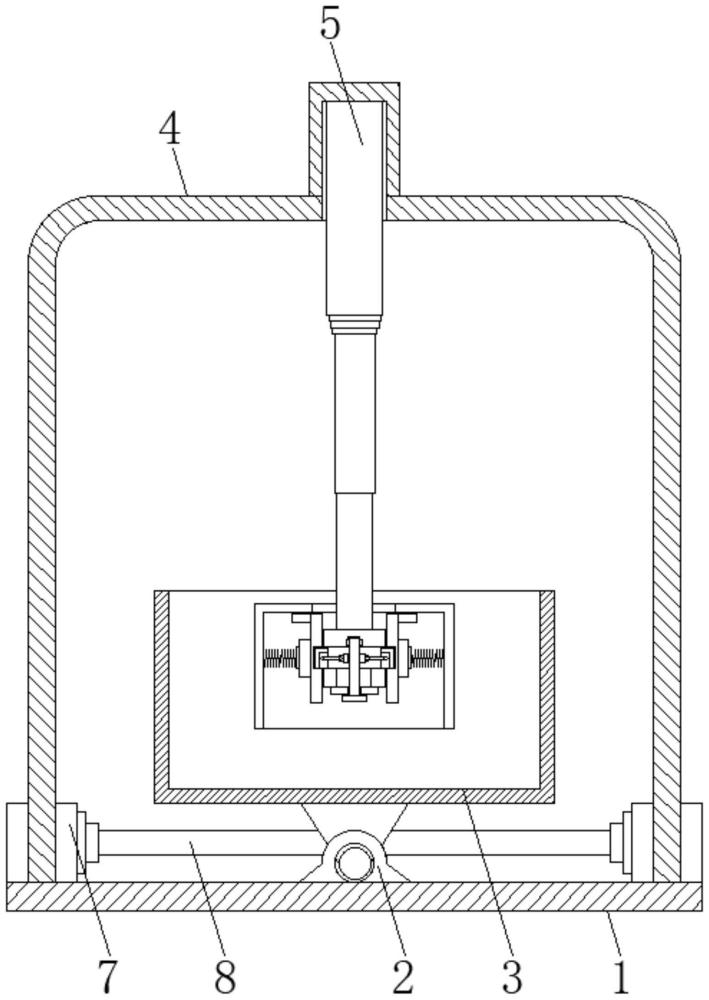

1.一种水弹性检测仪，其特征在于，包括安装架（4）、铰接于安装架（4）底部的水箱（3）、驱动水箱（3）摆动的摆动驱动装置、水弹性检测装置、连接装置，所述连接装置包括固定于安装架（4）上端的且竖直向下延伸的伸缩杆（5）、固定于伸缩杆（5）下端的安装座（11），所述伸缩杆带动安装座降入水箱或从水箱中升起，所述安装座（11）设置贯穿安装座的滑道（12），且滑道的延伸方向垂直于伸缩杆的延伸方向，安装座上转动设置竖直延伸的螺杆（14），且螺杆（14）穿过滑道（12），螺杆（14）上套设有滑板（15），滑板（15）与螺杆（14）螺纹连接，所述滑板（15）通过转板（16）铰接有卡座（17），卡座（17）沿滑道（12）滑动，且当卡座（17）距离螺杆（14）最远时，卡座（17）部分伸出安装座（11），所述水弹性检测装置包括卡板（18），卡板（18）上设置卡槽（19），当卡座（17）部分伸出安装座（11）且位于卡槽（19）内时，水弹性检测装置与安装座相对固定，当卡座（17）沿滑道（12）缩回安装座（11）时，水弹性检测装置与安装座相互独立。

2.根据权利要求1所述的水弹性检测仪，其特征在于，所述水弹性检测装置还包括外框（20）、压力传感器（21）、弹簧（22）和连接框，所述外框（20）侧壁固定连接有若干弹簧（22），弹簧另一端固定连接压力传感器（21），压力传感器（21）固定设置于连接框上，连接框包括卡板（18），所述连接框位于外框（20）内。

3.根据权利要求2所述的水弹性检测仪，其特征在于，所述连接框包括两块卡板（18），两块卡板（18）面对面设置，当水弹性检测装置与安装座相对固定时，安装座（11）位于两块卡板（18）之间，两块卡板分别通过两个卡座（17）限位，两个卡座（17）分别通过两块卡板（18）铰接于滑板（15）两侧。

4.根据权利要求3所述的水弹性检测仪，其特征在于，所述两块卡板（18）上端分别向相反方向弯折延伸限位板，两个限位板最远端之间的距离大于外框（20）上端开口的宽度。

5.根据权利要求3所述的水弹性检测仪，其特征在于，所述滑道（12）下端设置槽体（13），槽体（13）延伸方向垂直于滑道（12）延伸方向，螺杆（14）贯穿位于槽体（13），滑板（15）向下移动，离开滑道（12）后进入槽体（13）。

6.根据权利要求1所述的水弹性检测仪，其特征在于，所述摆动驱动装置包括驱动电机（7）和固定设置于水箱外侧的滑轨（6），所述驱动电机（7）输出端固定连接丝杆（8），丝杆延伸方向平行于滑轨（6）所在平面，丝杆（8）上套设有套环（9），套环（9）固定连接有滑块（10），滑块（10）沿滑轨（6）滑动，所述滑轨（6）轨道中间高度低于两端高度，驱动电机（7）驱动丝杆（8）转动，丝杆（8）带动套环（9）沿丝杆延伸方向滑动，套环带动滑块在滑轨中滑动，从而带动水箱相对安装架摆动。

7.根据权利要求6所述的水弹性检测仪，其特征在于，所述水箱（3）两侧通过铰接座（2）与安装架（4）底部铰接，且水箱（3）两侧均设置摆动驱动装置。

8.根据权利要求7所述的水弹性检测仪，其特征在于，所述滑轨（6）为V字型。

9.根据权利要求1所述的水弹性检测仪，其特征在于，所述伸缩杆（5）采用电动气缸。
