专利号: 2022105713300
申请人: 田壮壮
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

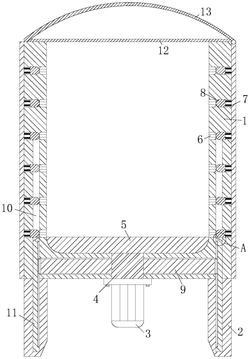

1.一种铝型材冶炼炉,包括炉体(1),所述炉体(1)的下端设置有支撑腿(2),所述炉体(1)的下端固定连接有电机(3),其特征在于:还包括:液压伸缩杆(4),所述液压伸缩杆(4)设置在炉体(1)的下端内部,所述液压伸缩杆(4)与电机(3)的输出端相连接,为炉体(1)内壁残留铝液的去除提供动力;

活塞(5),所述活塞(5)设置在炉体(1)的内部,且与炉体(1)的内壁滑动密封连接,用于去除炉体(1)内壁的残留铝液;

所述液压伸缩杆(4)的上端贯穿炉体(1)与活塞(5)的下端相接。

2.根据权利要求1所述的一种铝型材冶炼炉,其特征在于:所述炉体(1)的侧壁设置有环形加热装置(6),所述环形加热装置(6)在炉体(1)侧壁竖直方向上等距分布;

所述炉体(1)侧壁开设有多个凹槽,所述凹槽内壁设置有通电块(8),所述通电块(8)远离环形加热装置(6)的一端设置有弹簧(7),所述弹簧(7)的两端分别连接通电块(8)和凹槽的内壁;

所述通电块(8)与环形加热装置(6)相接触使得环形加热装置(6)正常工作。

3.根据权利要求1所述的一种铝型材冶炼炉,其特征在于:所述炉体(1)的下端开设有内槽;

所述炉体(1)内还包括;

螺旋盘(9),所述螺旋盘(9)位于内槽内部,所述螺旋盘(9)的内壁与液压伸缩杆(4)固定连接;

滑槽(10),所述滑槽(10)开设于炉体(1)的侧壁,所述滑槽(10)的下端延伸至支撑腿(2)的内部;

螺旋杆(11),所述螺旋杆(11)设置在滑槽(10)的内部,所述螺旋杆(11)与滑槽(10)滑动连接;

所述螺旋盘(9)与螺旋杆(11)啮合,实现螺旋盘(9)的转动能够带动螺旋杆(11)上下运动。

4.根据权利要求2所述的一种铝型材冶炼炉,其特征在于:所述通电块(8)与环形加热装置(6)的连接位置处于滑槽(10)内部。

5.根据权利要求2所述的一种铝型材冶炼炉,其特征在于:所述通电块(8)靠近环形加热装置(6)的一端设置为半球形。

6.根据权利要求3所述的一种铝型材冶炼炉,其特征在于:所述螺旋杆(11)的上端开设有斜面,所诉螺旋杆(11)的顶端也设置为圆弧形。

7.根据权利要求1所述的一种铝型材冶炼炉,其特征在于:所述炉体(1)的上端设置有过滤网(12)。

8.根据权利要求7所述的一种铝型材冶炼炉,其特征在于:所述过滤网(12)的上端设置有炉盖(13)。

9.根据权利要求1所述的一种铝型材冶炼炉,其特征在于:所述活塞(5)的下端设置有隔热层。

10.根据权利要求1所述的一种铝型材冶炼炉,其特征在于:通过控制柜控制,使得活塞(5)的顶端始终与螺旋杆(11)的顶端处于同一水平面上。
