专利号: 2022104600663
申请人: 安徽机电职业技术学院
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种基于通信与自动控制的夹胶玻璃用合板装置,其特征在于,包括:

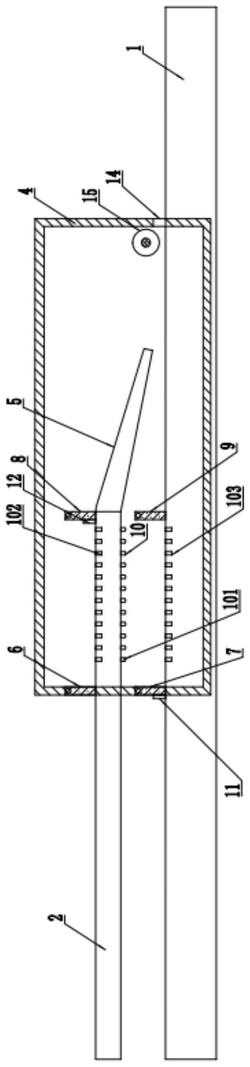

主料台(1),所述主料台(1)上方平行设有上料台(2),所述主料台(1)和所述上料台(2)上均设有多个送料辊(3),用于传送玻璃板;

合板舱(4),架设于所述主料台(1)上,所述上料台(2)一端穿设入所述合板舱(4)内,并连接有斜料台(5),所述合板舱(4)进料一侧上下两端分别设有上进门(6)和下进门(7),所述合板舱(4)内上下两端分别设有上出门(8)和下出门(9);

出胶部(10),设于所述合板舱(4)内,所述主料台(1)上的玻璃板抵开所述下进门(7)时,触发所述上进门(6)打开,所述上料台(2)上的玻璃板经由所述上进门(6)进入,通过所述出胶部(10)向所述主料台(1)上的玻璃板正面涂胶,所述上料台(2)上的玻璃板抵开所述上出门(8)时,触发所述下出门(9)打开,所述上料台(2)上的玻璃板经由所述斜料台(5)传送,并与下方的玻璃板合板粘接;

所述下进门(7)上设有前通信控制部(11),所述前通信控制部(11)与所述上进门(6)电连接,用于触发控制所述上进门(6)打开,所述上出门(8)上设有内通信控制部(12),所述内通信控制部(12)与所述下出门(9)电连接,用于触发控制所述下出门(9)打开;

所述出胶部(10)包括有若干个出胶头(101),所述出胶头(101)布设于所述上料台(2)底端,用于正对所述主料台(1)上的玻璃板正面出胶喷涂;

所述上料台(2)上位于各所述出胶头(101)正上方设有上通信探头(102),所述上料台(2)上的玻璃板抵触所述上通信探头(102)时,触发其正下方的所述出胶头(101)出胶。

2.根据权利要求1所述的一种基于通信与自动控制的夹胶玻璃用合板装置,其特征在于,所述主料台(1)上位于各所述出胶头(101)垂直下方设有下通信探头(103),所述上料台(2)上的玻璃板抵触所述上通信探头(102),同时所述主料台(1)上的玻璃板抵触所述下通信探头(103)时,触发对应的所述出胶头(101)出胶。

3.根据权利要求1所述的一种基于通信与自动控制的夹胶玻璃用合板装置,其特征在于,所述斜料台(5)上设有多个卸料辊,用于传送玻璃板卸料。

4.根据权利要求1所述的一种基于通信与自动控制的夹胶玻璃用合板装置,其特征在于,所述主料台(1)、所述上料台(2)、所述斜料台(5)上两侧均设有导料辊(13)。

5.根据权利要求1所述的一种基于通信与自动控制的夹胶玻璃用合板装置,其特征在于,所述合板舱(4)出料一侧开设有出料口(14),所述出料口(14)处设有压料辊(15),用于辊压粘接的玻璃板顶端面。

6.根据权利要求5所述的一种基于通信与自动控制的夹胶玻璃用合板装置,其特征在于,所述合板舱(4)出料一侧设有竖槽(16),所述压料辊(15)侧端固定连接有辊轴(151),所述辊轴(151)滑动连接于所述竖槽(16)内,所述竖槽(16)内顶端固定连接有弹性件(17),所述弹性件(17)底端弹性抵压于所述辊轴(151)上,所述竖槽(16)底端转动连接有抵杆(18),所述抵杆(18)底端弹性抵接玻璃板上端,所述抵杆(18)顶端转动连接于所述竖槽(16)上,且转动连接处设有角位移探测部,用于感测所述抵杆(18)转动角度变化。

7.采用权利要求1‑6任一项所述的一种基于通信与自动控制的夹胶玻璃用合板装置的夹胶玻璃用合板方法,其特征在于,包括以下步骤:a:通过所述主料台(1)及其上方平行设置的所述上料台(2)同向传送玻璃板,所述主料台(1)上架设有所述合板舱(4);

b:所述主料台(1)上的玻璃板抵开所述下进门(7)时,触发所述上进门(6)打开,即下方的玻璃板优先进入所述合板舱(4)内率先落位;

c:上方的玻璃板进入时触发所述出胶部(10)向所述主料台(1)上的玻璃板正面涂胶;

d:所述上料台(2)上的玻璃板抵开所述上出门(8)时,触发所述下出门(9)打开,以使上方的玻璃板下落,并与下方的玻璃板合板粘接。
