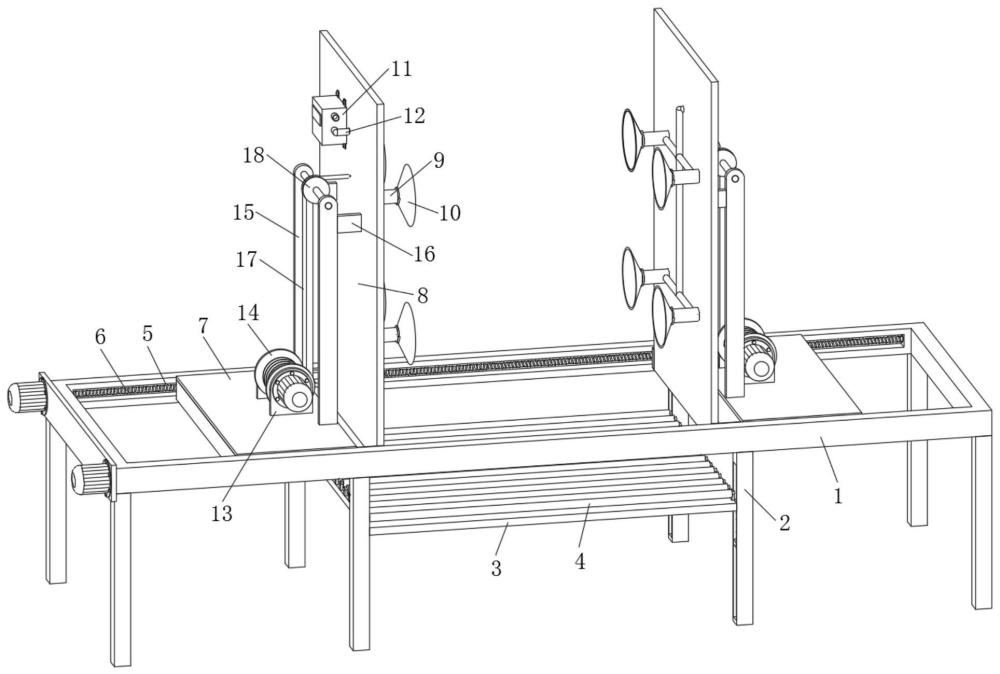

1.一种夹胶玻璃贴合治具,包括承载架(1)以及设置在承载架(1)内侧的滑动组件,其特征在于:所述承载架(1)上设有贴合组件和缓冲组件;
所述贴合组件包括滑动安装在承载架(1)内侧的两组活动架(7),两组所述活动架(7)的内侧均活动安装有一组活动板(8),两组所述活动板(8)的内侧均固定安装有四组固定筒(9),每组所述活动架(7)的顶部转动安装有一组收卷盘(14),两组所述收卷盘(14)分别位于两组活动板(8)的外侧,每组所述收卷盘(14)的外侧均缠绕有一组缆绳(17),每组所述缆绳(17)的一端均与一组活动板(8)的外侧固定连接,每组所述活动架(7)的顶部固定安装有两组支撑柱(15),每两组所述支撑柱(15)分别位于收卷盘(14)的前侧与后侧;
所述缓冲组件包括固定安装在承载架(1)底部的四组支撑架(2),四组所述支撑架(2)的内侧滑动安装有支撑板(3),所述支撑板(3)的外侧固定安装有四组阻尼块(21),四组所述阻尼块(21)分别延伸至四组支撑架(2)内侧且与支撑架(2)滑动安装,每组所述支撑架(2)的内侧滑动连接有一组滑块(19),每组所述滑块(19)分别位于一组阻尼块(21)的下方,每组所述滑块(19)的顶部均固定安装有一组固定杆(22),每组所述固定杆(22)贯穿一组阻尼块(21)。
2.根据权利要求1所述的一种夹胶玻璃贴合治具,其特征在于:所述滑动组件包括开设在承载架(1)内侧的两组滑槽(5),每组所述滑槽(5)的内侧转动安装有一组双向丝杆(6),每组所述活动架(7)的前侧与后侧均固定安装有两组螺纹套(25),每两组螺纹套(25)与一组滑槽(5)之间滑动安装,所述双向丝杆(6)贯穿螺纹套(25)且与螺纹套(25)螺纹连接。
3.根据权利要求1所述的一种夹胶玻璃贴合治具,其特征在于:所述支撑板(3)的顶部转动安装有多组支撑辊(4),每组支撑柱(15)的内侧均固定安装有一组支撑块(16),每两组支撑块(16)对一组活动板(8)进行支撑。
4.根据权利要求1所述的一种夹胶玻璃贴合治具,其特征在于:每组所述固定筒(9)内侧一端固定安装有一组吸盘(10),每组所述活动板(8)内侧的四组固定筒(9)之间通过吸气管(12)连通,两组所述活动板(8)的外侧均固定安装有抽真空机(11),每组所述吸气管(12)的一端均贯穿活动板(8)并与抽真空机(11)的吸气端固定连接。
5.根据权利要求1所述的一种夹胶玻璃贴合治具,其特征在于:每组所述收卷盘(14)与一组活动架(7)之间通过两组轴架(13)转动安装,每两组所述支撑柱(15)的内侧转动安装有一组滑轮(18),每组所述滑轮(18)对一组缆绳(17)进行滚动支撑。
6.根据权利要求1所述的一种夹胶玻璃贴合治具,其特征在于:每组所述阻尼块(21)的内侧均固定安装有阻尼垫(24),每组所述阻尼垫(24)的内壁与一组固定杆(22)贴合,每组所述阻尼块(21)与滑块(19)之间固定安装有一组缓冲弹簧(23),所述缓冲弹簧(23)位于固定杆(22)的外围,每组所述支撑架(2)的内侧固定安装有一组电动伸缩杆(20),每组所述电动伸缩杆(20)分别位于一组滑块(19)的底部,且每组电动伸缩杆(20)的输出端与一组滑块(19)固定连接。
