专利号: 2022104028655
申请人: 牛忠玲
专利类型:发明专利
专利状态:授权未缴费
更新日期:2024-12-24
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

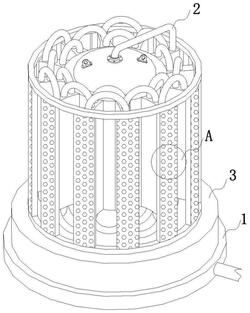

1.一种具有列管式换热器的费托合成浆态床反应器,包括底座(1),其特征在于:所述底座(1)的上端外表面固定连接有水箱(17),所述水箱(17)的上端外表面固定连接有固定底板(11),所述固定底板(11)的上端外表面固定连接有吸热板(12),所述吸热板(12)的内部开设有通孔(14),所述通孔(14)的一端固定连接有进水管(15),所述通孔(14)的另一端固定连接有出水管(16),所述吸热板(12)的环形内表面固定连接有反应器主体(13),所述吸热板(12)的环形外表面固定连接有控温机构(2);

所述通孔(14)的内径与进水管(15)、出水管(16)的内径均相同,所述控温机构(2)包括加热翅片(21)、第一螺管(22)与第二螺管(23),若干个所述加热翅片(21)固定连接于吸热板(12)的环形外表面,所述加热翅片(21)的内部靠近吸热板(12)的一侧贯穿连接有第一螺管(22),所述加热翅片(21)的内部靠近第一螺管(22)外侧的位置贯穿连接有第二螺管(23),所述第一螺管(22)以及第二螺管(23)的一端均为进水端,且二者另一端均为出水端;

所述加热翅片(21)的内部靠近第二螺管(23)外侧的位置贯穿连接有输气管(24),所述输气管(24)的一端与反应器主体(13)的上端外表面中心位置固定连接,且其另一端为进气端;

所述通孔(14)呈环形螺旋结构设计,所述第一螺管(22)、第二螺管(23)以及输气管(24)均呈U形螺旋结构设计,以增大三者与加热翅片(21)之间的接触面积;

所述吸热板(12)以及加热翅片(21)均由铝合金材质制成;

所述底座(1)的上端外表面固定连接有防护机构(3);

所述防护机构(3)包括防护板(31),所述防护板(31)固定连接于水箱(17)的上端外表面边缘位置,所述水箱(17)的内部填充有冷水;

所述防护板(31)的内部填充有吸水海绵(32),所述防护板(31)和吸水海绵(32)的下端贯穿水箱(17)上表面并延伸至水箱(17)的内表面底端,所述防护板(31)的外表面开设有若干个第一通槽(33),所述固定底板(11)固定连接于水箱(17)的上端外表面靠近防护板(31)内侧的位置;

所述第一通槽(33)的环形内表面固定连接有防尘网(34),防止所述吸水海绵(32)沾染灰尘;

所述水箱(17)的下端外表面一侧固定连接有给水管(35),所述水箱(17)的环形内表面设置有水位传感器(36);

所述水箱(17)的上端外表面位于防护板(31)内侧的位置均匀固定连接有若干根电动伸缩杆(37),所述电动伸缩杆(37)的上端外表面固定连接有升降板(38),所述升降板(38)的上端外表面边缘位置固定连接有隔热滑板(39),所述防护板(31)的外表面两端与隔热滑板(39)滑动连接,所述隔热滑板(39)的外表面靠近第一通槽(33)的位置开设有若干个第二通槽(310)。
