专利号: 2022102141600
申请人: 闻泰通讯股份有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-12-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

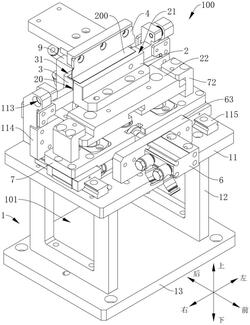

1.一种片材折弯装置,其特征在于,包括:

支架;

第一承载部件,所述第一承载部件设于所述支架;

第二承载部件,所述第二承载部件设于所述支架,并与所述第一承载部件间隔设置形成间隙,所述第二承载部件和所述第一承载部件用于承载片材,所述第一承载部件用于承载所述片材的一侧为第一侧;

折弯部件,所述折弯部件可活动设于所述支架,且所述折弯部件位于所述第一侧,所述折弯部件对应所述间隙设置,所述折弯部件用于在相对所述支架沿朝向所述第一侧的方向移动时抵接于所述片材上,以使所述片材对应所述间隙的部分发生弯折;

第一驱动部件,所述第一驱动部件设于所述支架,并连接于所述第一承载部件,所述第一驱动部件用于驱动所述第一承载部件沿第一方向移动,所述第一方向为所述折弯部件指向所述第一承载部件的方向;以及第二驱动部件,所述第二驱动部件设于所述支架,且所述第二驱动部件连接于所述第一驱动部件和/或所述第一承载部件,所述第二驱动部件用于驱动所述第一承载部件沿第二方向移动,所述第二方向为所述第一承载部件指向所述第二承载部件的方向;

所述第二承载部件可转动连接于所述支架,所述第二承载部件可绕着第三方向相对所述支架转动,所述第三方向垂直于所述第一方向和所述第二方向。

2.根据权利要求1所述的片材折弯装置,其特征在于,所述第二驱动部件还用于在驱动所述第一承载部件沿所述第二方向移动时推动所述第二承载部件绕着所述第三方向相对所述支架转动。

3.根据权利要求1所述的片材折弯装置,其特征在于,所述支架设有第一限位部件,所述第一承载部件沿所述第二方向相对所述支架移动时,所述第一限位部件与所述第一承载部件和/或所述第一驱动部件抵接,以限制所述第一承载部件在所述第二方向上的移动位移。

4.根据权利要求1所述的片材折弯装置,其特征在于,所述片材折弯装置还包括连接件,所述连接件设有第一通孔,所述第一驱动部件穿设于所述第一通孔,所述第二驱动部件与所述连接件连接,所述第二驱动部件用于驱动所述连接件沿所述第二方向移动,以带动所述第一承载部件沿所述第二方向移动;

所述连接件还设有第一导向部,所述支架对应所述第一导向部的位置设有第二导向部,在所述第二驱动部件驱动所述连接件移动时,所述第一导向部可相对所述第二导向部滑动。

5.根据权利要求1‑4任一项所述的片材折弯装置,其特征在于,所述第一承载部件设有第三导向部,所述支架对应所述第三导向部的位置设有第四导向部,在所述第一驱动部件驱动所述第一承载部件移动时,所述第三导向部可相对所述第四导向部滑动。

6.根据权利要求5所述的片材折弯装置,其特征在于,所述支架包括承载板和连接于所述承载板的支撑部件,所述第一驱动部件和所述第二承载部件设于所述承载板;

所述第三导向部为导向柱,所述第四导向部为导向通孔,所述片材折弯装置还包括导向限位件,所述承载板设有第二通孔,所述导向限位件穿设于所述第二通孔,且所述导向限位件至少部分位于所述第二通孔外,所述第四导向部设于所述导向限位件。

7.根据权利要求1‑4任一项所述的片材折弯装置,其特征在于,所述片材折弯装置还包括第三驱动部件,所述第三驱动部件设于所述支架,并位于第二承载部件的远离所述第一承载部件的一侧,所述第三驱动部件连接于所述折弯部件,所述第三驱动部件用于驱动所述折弯部件相对所述支架移动。

8.一种片材折弯系统,其特征在于,所述片材折弯系统包括吸附结构和如权利要求1‑7任一项所述的片材折弯装置,所述吸附结构用于将片材吸附至所述第一承载部件和第二承载部件,以及用于吸附折弯后的所述片材,以使折弯后的所述片材脱离所述第一承载部件和所述第二承载部件。
