专利号: 2024215331665
申请人: 河南郑通钢结构有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

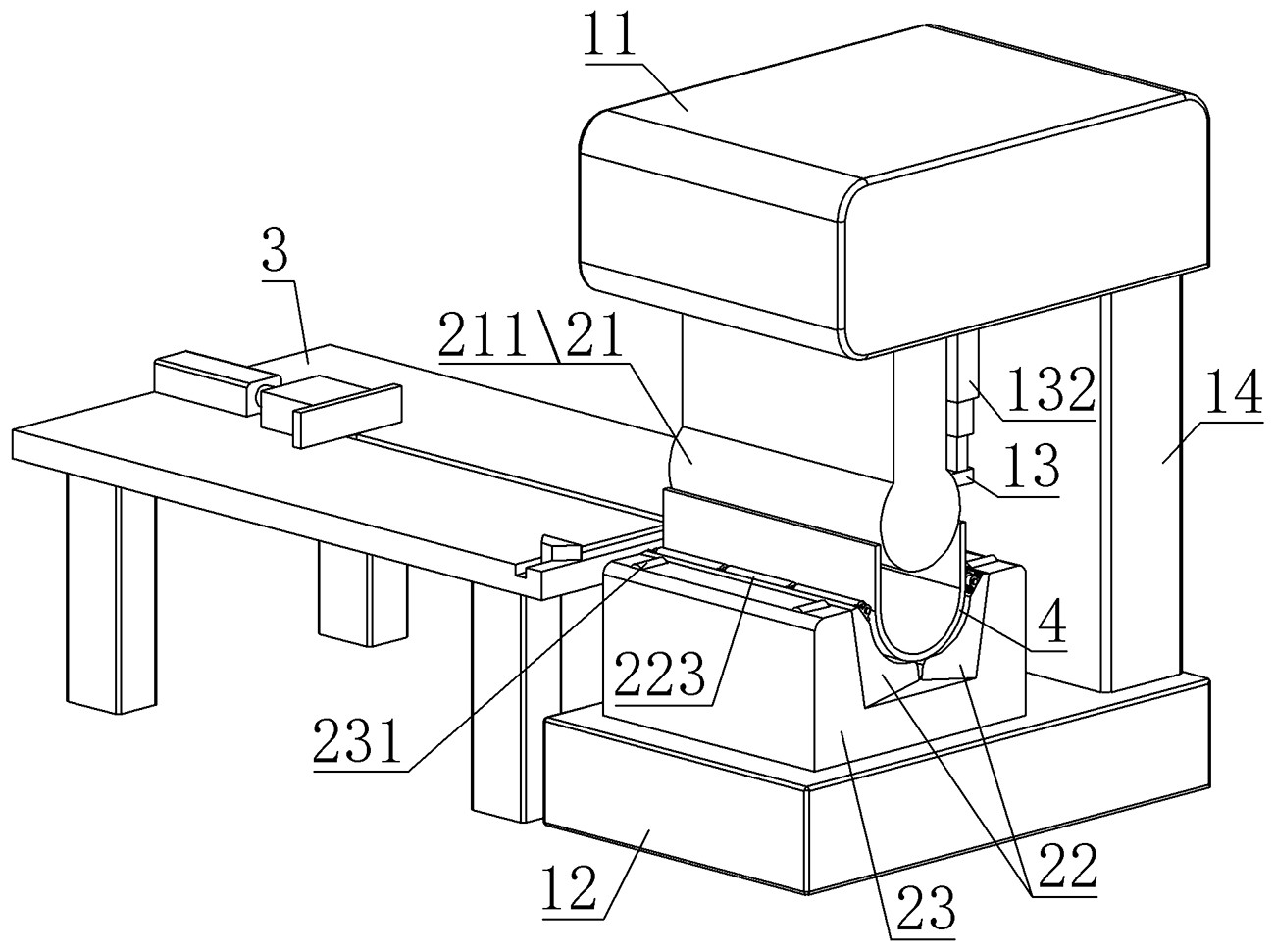

1.一种钢材弯折装置,其特征在于,包括机架(1)、压弯模具(2)和推送平台(3),机架(1)包括上机架(11)和下机架(12);压弯模具(2)包括上模具(21)、下模具(22)和模具底座(23),上机架(11)上设有上模具(21)、液压缸和弹簧筒(13),弹簧筒(13)内的伸缩杆(131)与上模具(21)相抵触;下机架(12)上固定设有模具底座(23),成对的下模具(22)设于模具底座(23)内部,下模具(22)与模具底座(23)通过弹性组件相连;下模具(22)的上端固定设有朝向另一个下模具(22)倾斜的轴承座(221),轴承座(221)内穿设有转轴(222),转轴(222)上固定设有与其同轴的压弯轮(223);上模具(21)包括圆柱模具(211),推送平台(3)的推送方向与圆柱模具(211)的轴向方向一致,推送平台(3)的推送面的高度高于或等于下模具(22)的顶端高度。

2.根据权利要求1所述的钢材弯折装置,其特征在于,上机架(11)上固定设有多级推杆(132),多级推杆(132)的端部固定设有所述弹簧筒(13)。

3.根据权利要求1所述的钢材弯折装置,其特征在于,下模具(22)的顶端设有用于避让压弯轮(223)的避让槽(224)。

4.根据权利要求1所述的钢材弯折装置,其特征在于,压弯轮(223)的轴线与圆柱模具(211)的轴线平行;压弯轮(223)的轴线距离其所在的下模具(22)的底面的垂直距离,大于圆柱模具(211)的半径;下模具(22)的底面与模具底座(23)相抵触时,两个压弯轮(223)之间的最小间距小于圆柱模具(211)的直径。

5.根据权利要求4所述的钢材弯折装置,其特征在于,下模具(22)与轴承座(221)通过沉头螺栓固定相连。

6.根据权利要求4所述的钢材弯折装置,其特征在于,模具底座(23)顶端设有送料轮(231),送料轮(231)顶端高于压弯轮(223)顶端,推送平台(3)的推送面的高度高于或等于送料轮(231)的顶端高度。

7.根据权利要求6所述的钢材弯折装置,其特征在于,推送平台(3)上固定设有多级气缸(31),多级气缸(31)的端部固定设有推块(32),推块(32)底部可滑动的设于推送平台(3)上的推送槽(301)内;推送平台(3)与模具底座(23)之间的间距,小于推块(32)在其推送方向上的长度;推送槽(301)贯穿推送平台(3)朝向模具底座(23)的面。

8.根据权利要求7所述的钢材弯折装置,其特征在于,推送平台(3)上还设有限位块(33),限位块(33)可沿推送平台(3)上的垂直于推送槽(301)的限位槽(302)滑动。
