专利号: 2022101863050
申请人: 上海萃信智能科技有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2024-12-24
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

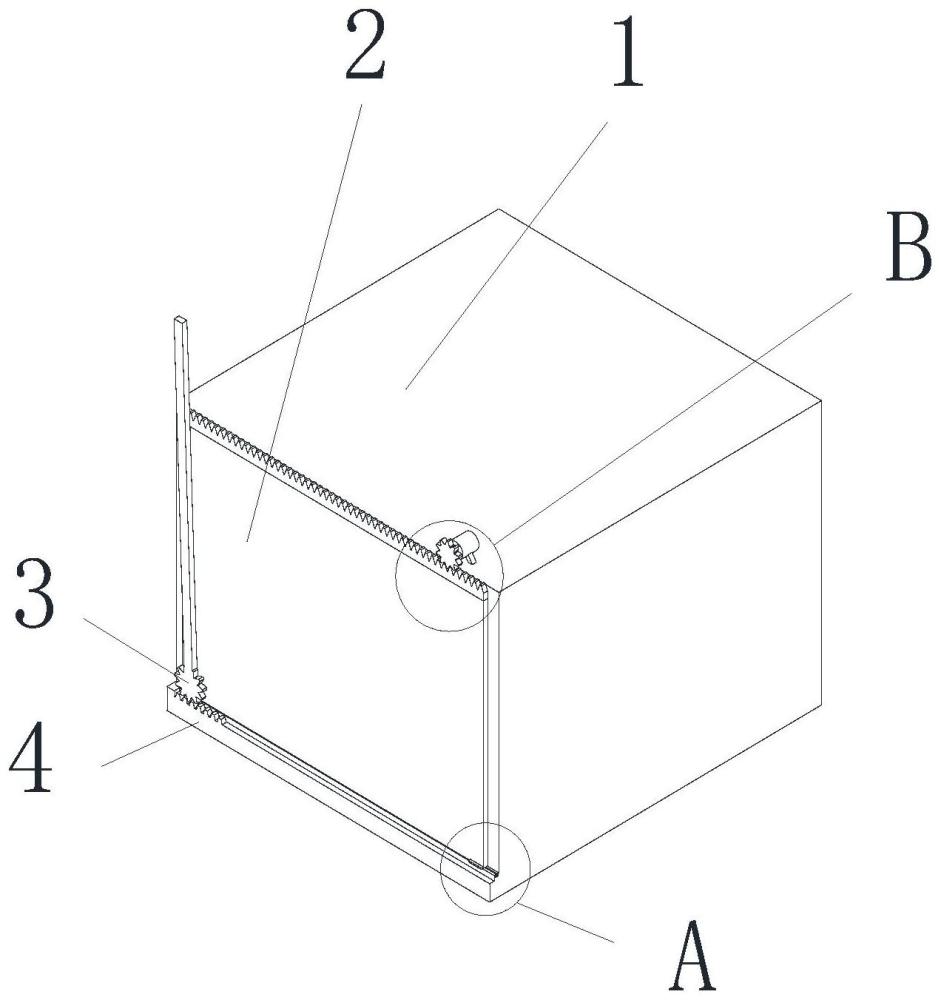

1.一种超广角高清智能安防监控设备,其特征在于:包括具有窗口的防护壳体(1),所述窗口处安装有透明防护板(2),所述防护壳体(1)上安装有驱动透明防护板(2)移动的驱动装置,所述防护壳体(1)上还安装有清扫透明防护板(2)的清扫件,摄像头(17)通过调节装置安装在防护壳体(1)内:所述防护壳体(1)位于窗口处设置有滑槽(6),所述滑槽(6)沿窗口的长度方向设置,所述透明防护板(2)底部设置有与滑槽(6)配合的滑条:所述驱动装置包括第一电机(7)、第一齿轮(8)、第二齿条(5);所述第一电机(7)安装在防护壳体(1)右侧上端;所述第一齿轮(8)安装在第一电机(7)的输出轴上;所述第二齿条(5)沿透明防护板(2)长度方向设置,并安装在透明防护板(2)的上端面上;所述第一齿轮(8)与第二齿条(5)啮合:所述清扫件包括毛刷(3),所述毛刷(3)包括清扫部和齿轮部;所述毛刷(3)通过齿轮部转动安装在透明防护板(2)左侧底角位置,所述防护壳体(1)左侧底部安装有第一齿条(4),所述第一齿条(4)沿窗口长度方向设置,所述第一齿条(4)与毛刷(3)齿轮部啮合:所述防护壳体(1)位于窗口的底部安装有固定板(18),所述固定板(18)背离第一齿条(4)设置,当毛刷(3)从初始位置的垂直状态转动到水平状态时,齿轮部脱离第一齿条(4)的啮合,毛刷(3)背离齿轮部的一端搭接在固定板(18)上。

2.根据权利要求1所述的超广角高清智能安防监控设备,其特征在于:所述调节装置包括第一调节件和第二调节件。

3.根据权利要求2所述的超广角高清智能安防监控设备,其特征在于:所述第一调节件包括转动安装在防护壳体(1)内底面的第二齿轮(9)、安装在防护壳体(1)内底面的第二电机(11)以及安装在第二电机(11)输出轴上的第三齿轮(10),所述第三齿轮(10)与第二齿轮(9)啮合。

4.根据权利要求3所述的超广角高清智能安防监控设备,其特征在于:所述第二调节件包括安装在第二齿轮(9)端面的两个固定杆(12)、转动安装在两个固定杆(12)上的旋转杆(13)、安装在旋转杆(13)一端的第五齿轮(16)、安装在其中一个固定杆(12)上第三电机(14)以及安装在第三电机(14)输出轴上的第四齿轮(15);所述第四齿轮(15)与第五齿轮(16)啮合;摄像头(17)安装在旋转杆(13)。
