专利号: 2023112476624
申请人: 沭阳电御信息科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-06-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

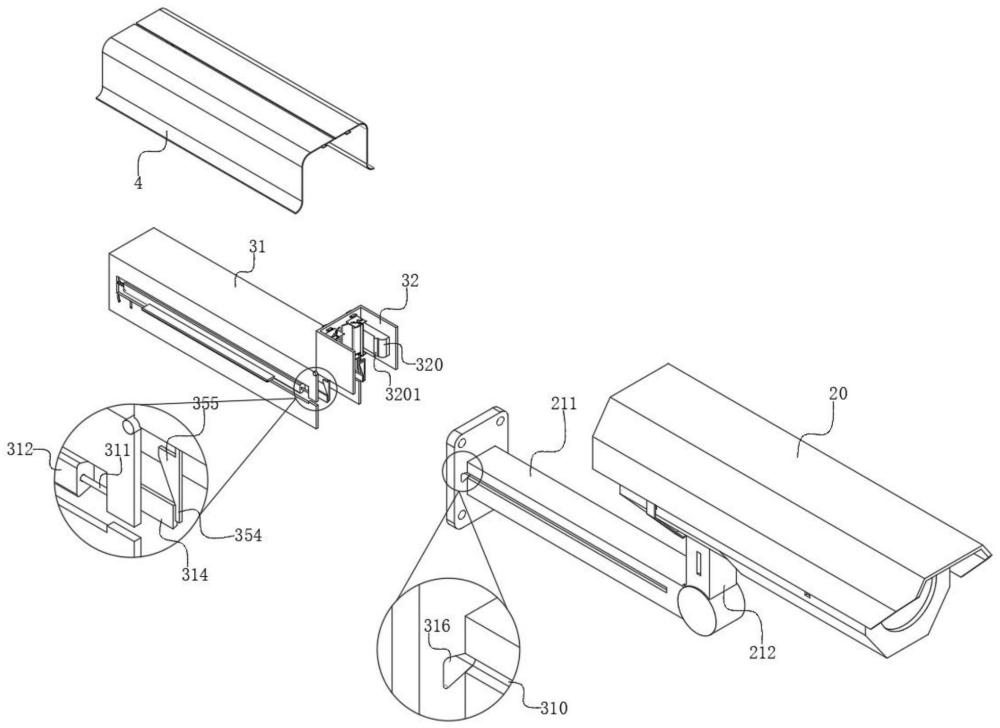

1.一种智慧安防监控终端,包括路灯杆(1),其上设置有装配摄像罩(20)、摄像架(21)的摄像头(2),其特征在于,还包括防护套(3),所述防护套(3)分为铰接设置的主套(31)和副套(32);

所述摄像架(21)分为支撑架(211)及活动架(212),并使主套(31)卡接于支撑架(211)上,副套(32)卡接于活动架(212)上,所述副套(32)内活动设置有对称布置的第二三棱柱(35)、短弧板(361)和长弧板(362),其中:所述第二三棱柱(35)受副套(32)形变驱使插入短弧板(361)和长弧板(362)之间使二者彼此远离预定间距,使短弧板(361)插接于活动架(212)上以锁止副套(32),两个所述长弧板(362)相靠拢配合;

所述摄像头(2)的连接线处于主套(31)和支撑架(211)之间的空隙内,而摄像头(2)和连接线的连接点位置处于副套(32)和活动架(212)之间的空隙内,以使主套(31)能对连接线进行防护。

2.根据权利要求1所述的一种智慧安防监控终端,其特征在于,所述主套(31)上活动设置有偏转预定角度后可卡接于支撑架(211)上开设的主卡槽(310)内的第一三棱柱(312)。

3.根据权利要求2所述的一种智慧安防监控终端,其特征在于,所述摄像罩(20)上固定安装有抵接于第二三棱柱(35)两端的驱架(33);

所述第二三棱柱(35)上固定安装有随摄像罩(20)同步下移以插接于支撑架(211)上开设的竖锁孔(353)内的驱杆(352)。

4.根据权利要求3所述的一种智慧安防监控终端,其特征在于,所述摄像罩(20)与摄像头(2)之间固定安装有多个第二弹性件(332),所述第二三棱柱(35)和支撑架(211)之间设置有第三弹性件(356)。

5.根据权利要求4所述的一种智慧安防监控终端,其特征在于,所述第一三棱柱(312)上固定安装有受驱板(314)及柱凸(315),所述驱杆(352)上设置有三角板(355);

所述三角板(355)与受驱板(314)相对活动过程中,使所述柱凸(315)插接于支撑架(211)上开设的横锁孔(316)内。

6.根据权利要求5所述的一种智慧安防监控终端,其特征在于,所述主套(31)外侧活动设置有对称布置的防护罩(4),并与所述第一三棱柱(312)相配合。

7.根据权利要求6所述的一种智慧安防监控终端,其特征在于,所述第一三棱柱(312)上固定安装有齿条(43),所述防护罩(4)端部设置有齿轮(42),所述齿轮(42)与齿条(43)啮合,以使第一三棱柱(312)平移驱使防护罩(4)偏转预定角度。

8.根据权利要求7所述的一种智慧安防监控终端,其特征在于,所述副套(32)上活动设置有与偏转预定角度状态下所述防护罩(4)抵接配合的横嵌板(46),且抵接活动下使横嵌板(46)插接于驱架(33)和第二三棱柱(35)之间。

9.根据权利要求8所述的一种智慧安防监控终端,其特征在于,所述齿条(43)上设置有齿高段(431),所述齿轮(42)上设置有第六弹性件(412),所述齿轮(42)与齿高段(431)啮合传动以使第六弹性件(412)形变;

所述第二弹性件(332)、第三弹性件(356)和第六弹性件(412)三者相配合。
