专利号: 2022100782253
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

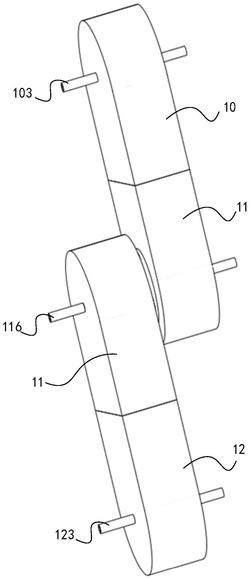

1.一种三通柔性开关阀,其特征在于,包括:

第一开关阀、第二开关阀和第三开关阀,所述第二开关阀设于所述第一开关阀和所述第三开关阀之间;

所述第一开关阀与所述第二开关阀连通形成第一滑道,所述第一滑道内设有第一滑动阀芯,所述第二开关阀与所述第三开关阀连通形成第二滑道,所述第二滑道内设有第二滑动阀芯;

所述第一开关阀设有第一流体入口和第一流体出口,所述第一滑动阀芯沿所述第一滑道移动以控制所述第一流体入口和第一流体出口连通或阻断;

所述第二开关阀设有第二流体入口和第二流体出口,所述第一滑动阀芯沿所述第一滑道移动、和/或所述第二滑动阀芯沿所述第二滑道移动以控制所述第二流体入口和第二流体出口连通或阻断;

所述第三开关阀设有第三流体入口和第三流体出口,所述第二滑动阀芯沿所述第二滑道移动以控制所述第三流体入口和第三流体出口连通或阻断;

所述第一滑道设有第一电磁线圈,所述第一滑动阀芯设有第一柔性磁体,所述第一电磁线圈通电以驱动所述第一柔性磁体带动所述第一滑动阀芯沿所述第一滑道移动;

所述第二滑道设有第二电磁线圈,所述第二滑动阀芯设有第二柔性磁体,所述第二电磁线圈通电以驱动所述第二柔性磁体带动所述第二滑动阀芯沿所述第二滑道移动;

所述第一开关阀包括第一阀体及设于所述第一阀体一端的第一阀座,所述第二开关阀包括相连通的第二阀体一和第二阀体二,所述第二阀体一的一端与所述第一阀体的另一端连通、所述第二阀体一的另一端设有第二阀座一,所述第三开关阀包括第三阀体及设于所述第三阀体一端的第三阀座,所述第二阀体二的一端与所述第三阀座的另一端连通、所述第二阀体二的另一端设有第二阀座二;

所述第一滑动阀芯沿所述第一滑道在所述第一阀座与所述第二阀座一之间移动;

所述第二滑动阀芯沿所述第二滑道在所述第二阀座二与所述第三阀座之间移动。

2.根据权利要求1所述的一种三通柔性开关阀,其特征在于,

所述第一滑动阀芯包括第一壳体和第一支撑件,所述第一支撑件设于所述第一壳体内且所述第一柔性磁体安装于所述第一支撑件;所述第一滑动阀芯沿朝向所述第一阀座移动时,所述第一壳体与所述第一阀座止挡配合以阻断所述第一流体入口和第一流体出口;

所述第二滑动阀芯包括第二壳体和第二支撑件,所述第二支撑件设于所述第二壳体内且所述第二柔性磁体安装于所述第二支撑件;所述第一滑动阀芯沿朝向所述第二阀座一移动、和/或所述第二滑动阀芯沿朝向所述第二阀座二移动时,以使所述第一壳体与所述第二阀座一止挡配合、和/或所述第二壳体与所述第二阀座二止挡配合以阻断所述第二流体入口和第二流体出口;

所述第二滑动阀芯沿朝向所述第三阀座移动时,所述第二壳体与所述第三阀座止挡配合以阻断所述第三流体入口和第三流体出口。

3.根据权利要求2所述的一种三通柔性开关阀,其特征在于,

所述第一壳体包括相对设置的第一挡板一和第一挡板二,所述第一滑道沿朝向所述第一阀座的方向收缩,且沿朝向所述第二阀座一的方向收缩;所述第一滑动阀芯移动至抵接所述第一阀座时,所述第一挡板一和第一挡板二形成V字形,且所述第一挡板一和第一挡板二分别与所述第一滑道的内壁贴合;或者,所述第一滑动阀芯移动至抵接所述第二阀座一时,所述第一挡板一和第一挡板二形成V字形,且所述第一挡板一和第一挡板二分别与所述第一滑道的内壁贴合;

所述第二壳体包括相对设置的第二挡板一和第二挡板二,所述第二滑道沿朝向所述第二阀座二的方向收缩,且沿朝向所述第三阀座的方向收缩;所述第二滑动阀芯移动至抵接所述第三阀座时,所述第二挡板一和第二挡板二形成V字形,且所述第二挡板一和第二挡板二分别与所述第二滑道的内壁贴合;或者,所述第二滑动阀芯移动至抵接所述第二阀座二时,所述第二挡板一和第二挡板二形成V字形,且所述第二挡板一和第二挡板二分别与所述第二滑道的内壁贴合。

4.根据权利要求3所述的一种三通柔性开关阀,其特征在于,

所述第一壳体及所述第一支撑件均由柔性材料制作,且所述第一壳体的硬度大于所述第一支撑件的硬度;

所述第二壳体及所述第二支撑件均由柔性材料制作,且所述第二壳体的硬度大于所述第二支撑件的硬度。

5.根据权利要求4所述的一种三通柔性开关阀,其特征在于,

所述第一开关阀、所述第二开关阀以及所述第三开关阀均由柔性材料制作;

所述第一阀座、所述第二阀座一的硬度均大于所述第一壳体的硬度,所述第二阀座二、所述第三阀座的硬度均大于所述第二壳体的硬度。

6.根据权利要求1‑5任一项所述的一种三通柔性开关阀,其特征在于,

所述第一柔性磁体及所述第二柔性磁体均为柔性磁片,所述柔性磁片采用柔性材料和磁性材料混合制作。

7.根据权利要求1‑5任一项所述的一种三通柔性开关阀,其特征在于,

所述第一电磁线圈相对所述第一滑道的轴线对称布置,位于同侧的每三个所述第一电磁线圈为一组,分别作为三相交流电的三个相位,关于所述轴线对称的两组所述第一电磁线圈的工作方式相同;

所述第二电磁线圈相对所述第二滑道的轴线对称布置,位于同侧的每三个所述第二电磁线圈为一组,分别作为三相交流电的三个相位,关于所述轴线对称的两组所述第二电磁线圈的工作方式相同。

8.根据权利要求1‑5任一项所述的一种三通柔性开关阀,其特征在于,所述三通柔性开关阀适用于气体控制或液体控制。
