1.一种双重响应型聚合物前药胶束，其特征在于，所述双重响应型聚合物前药胶束为具有pH响应型和氧化还原响应型聚合物前药胶束mPEG‑R‑SS‑D1/D2，结构中包括亲水性嵌段mPEG、氧化还原敏感片段二硫键、疏水性嵌段R、带有氨基的药物化合物D1和抗肿瘤药物D2，所述二硫键以酰胺键连接D1；

其中，R为聚乳酸‑羟基乙酸(PLGA)，构成双重响应型聚合物前药胶束mPEG‑PLGA‑SS‑D1/D2，具有如(Ⅰ)所示的结构式：

或，R为聚赖氨酸(PLL)，构成双重响应型聚合物前药胶束mPEG‑PLL‑SS‑D1/D2，具有如(Ⅱ)所示的结构式：

或，R为聚苯丙氨酸(PPHE)，构成双重响应型聚合物前药胶束mPEG‑PPHE‑SS‑D1/D2，具有如(Ⅲ)所示的结构式：

2.根据权利要求1所述的一种双重响应型聚合物前药胶束的制备方法，其特征在于，包括如下步骤：

1)运用分子动力学模拟筛选出符合聚合物体系的疏水性嵌段；

2)运用耗散粒子动力学模拟预测和验证胶束的自组装过程和载药性能；

3)将疏水性嵌段R与亲水性片段mPEG缩合为mPEG‑R‑OH；

4)将mPEG‑R‑OH与2,2'‑二硫代乙二酸制备成具有氧化还原响应型的共聚物mPEG‑R‑SS‑COOH；

5)将mPEG‑R‑SS‑COOH与带有氨基的药物化合物D1通过酰胺键连接制备具有pH和氧化还原响应型的共聚物mPEG‑R‑SS‑D1；

6)通过纳米沉淀法制备出双重响应型聚合物前药胶束mPEG‑R‑SS‑D1/D2。

3.根据权利要求1所述的一种双重响应型聚合物前药胶束，其特征在于，所述双重响应型聚合物前药胶束mPEG‑PLGA‑SS‑D1/D2中，D1为阿霉素(DOX)，构成双重响应型聚合物前药胶束mPEG‑PLGA‑SS‑DOX/D2，具有如(Ⅳ)所示的结构式：

4.根据权利要求3所述的一种双重响应型聚合物前药胶束，其特征在于，所述mPEG‑PLGA‑SS‑DOX/D2中的mPEG为聚乙二醇单甲醚mPEG2000。

5.根据权利要求3所述的一种双重响应型聚合物前药胶束，其特征在于，所述mPEG‑PLGA‑SS‑DOX/D2中的D2为阿霉素(DOX)。

6.根据权利要求3所述的一种双重响应型聚合物前药胶束，其特征在于，所述mPEG‑PLGA‑SS‑DOX/D2的制备方法，包括如下步骤：

1)利用Materials Studio软件中的Forcitce模块对聚合物前药分子体系优化，得到均方位移(MSD)曲线，由MSD的斜率计算得出药物在体系的扩散系数，筛选出疏水性嵌段PLGA，设计出mPEG‑PLGA‑SS‑DOX体系；

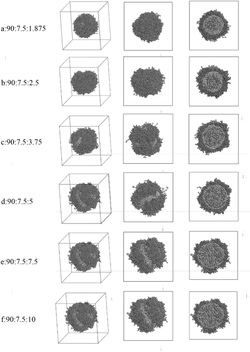

2)利用Materials Studio软件中的Synthia模块分别计算PEG、PLGA、DOX和H2O的摩尔质量和密度，建立珠子模型，然后在Mesocite模块中设计出模拟系统的周期性体系的体积为4

20rc×20rc×20rc，内含7.2×10个珠子；

3)将PLGA和甲氧基聚乙二醇(mPEG‑OH)分别溶于无水二氯甲烷中，混合均匀后注入无水三乙胺，在氮气保护下搅拌，在室温下反应24小时，反应结束后，将反应产物溶液滴入过量冷无水乙醚中沉淀3次，抽滤，取沉淀物溶于二甲基亚砜中，转移至透析袋，透析24小时，冷冻干燥，得到mPEG‑PLGA‑OH共聚物；

4)将2,2'‑二硫代乙二酸加入乙酸酐中，在氮气保护下搅拌，在30℃下反应2小时，反复加入甲苯，旋转蒸发得到的棕色油状产物溶于无水二氯甲烷中，再加入4‑二甲氨基吡啶、1‑乙基‑(3‑二甲基氨基丙基)碳酰二亚胺盐酸盐和步骤3)得到的mPEG‑PLGA‑OH共聚物，在40℃下搅拌反应36小时，反应结束后，将反应产物溶液滴入过量冷无水乙醚中沉淀3次，取沉淀物溶于二甲基亚砜中，转移至透析袋，透析24小时，冷冻干燥，得到mPEG‑PLGA‑SS‑COOH共聚物；

5)将步骤4)得到的mPEG‑PLGA‑SS‑COOH共聚物、1‑乙基‑(3‑二甲基氨基丙基)碳酰二亚胺盐酸盐、N‑羟基丁二酰亚胺和三乙胺溶于无水二氯甲烷中，在室温下搅拌1小时，得到溶液A；将三乙胺加入盐酸阿霉素中，在室温下避光搅拌1小时，得到溶液B；将溶液A和溶液B在室温下混合，避光搅拌反应48小时，反应结束后，将反应产物溶液滴入过量冷无水乙醚中沉淀3次，抽滤，取沉淀物溶于二甲基亚砜中，转移至透析袋，透析24小时，冷冻干燥，得到mPEG‑PLGA‑SS‑DOX红色共聚物；

6)将D2溶于乙腈中，再加入步骤5)得到的mPEG‑PLGA‑SS‑DOX红色共聚物、三乙胺和乙腈，超声10分钟后，将得到的混合溶液滴加到去离子水中，1000rpm连续搅拌反应10min，反应结束后，在40℃下旋转蒸发除去乙腈，再加入去离子水，得到双重响应型聚合物前药胶束mPEG‑PLGA‑SS‑DOX/D2溶液。

7.根据权利要求6所述的一种双重响应型聚合物前药胶束，其特征在于，所述透析袋分子量为3.5kDa。

8.根据权利要求6所述的一种双重响应型聚合物前药胶束，其特征在于，所述透析，以蒸馏水作为透析液，分别在2小时、4小时、6小时、8小时、10小时、12小时、18小时更换透析液。

9.权利要求5所述的双重响应型聚合物前药胶束对HepG2细胞有细胞毒性。
