专利号: 2021232034346
申请人: 深圳市沃藤环保科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

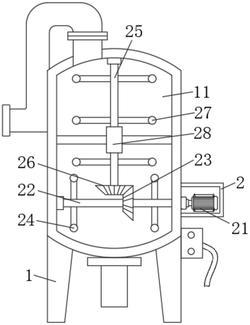

1.一种废酸废碱综合处理装置,其特征在于,包括:

机体,包括底架(1),所述底架(1)的顶端固定连接有中和罐(11);

搅拌机构,包括放置箱(2),所述放置箱(2)设置在中和罐(11)的表面,所述放置箱(2)的内侧设置有电机(21),所述电机(21)的输出端连接有第一转杆(22),所述第一转杆(22)的表面固定连接有第一锥形齿(23),所述第一转杆(22)的表面固定连接有第一搅拌杆(24),所述中和罐(11)的内侧活动连接有第二转杆(25),所述第二转杆(25)的底端固定连接有第二锥形齿(26),所述第二转杆(25)的表面固定连接有第二搅拌杆(27),所述中和罐(11)的内表面固定连接有限位套(28)。

2.根据权利要求1所述的一种废酸废碱综合处理装置,其特征在于:所述放置箱(2)呈方形形状固定连接在中和罐(11)的表面,所述第一转杆(22)呈长杆状活动连接在中和罐(11)的内侧。

3.根据权利要求1所述的一种废酸废碱综合处理装置,其特征在于:所述第一搅拌杆(24)呈杆状固定连接在第一转杆(22)的表面,所述第二转杆(25)呈长杆状活动连接在中和罐(11)的内侧。

4.根据权利要求1所述的一种废酸废碱综合处理装置,其特征在于:所述第二搅拌杆(27)呈十五组固定连接在第二转杆(25)的表面,所述限位套(28)呈圆筒状固定连接在中和罐(11)的内表面。

5.根据权利要求1所述的一种废酸废碱综合处理装置,其特征在于:所述中和罐(11)的内侧设置有加料机构,所述加料机构包括抽屉(3),所述抽屉(3)活动连接在中和罐(11)的内侧,所述抽屉(3)的内侧开设有通孔(31),所述抽屉(3)的底端活动连接有挡板(32),所述挡板(32)通过转轴和抽屉(3)活动连接,所述抽屉(3)的下表面固定连接有扭簧(33),所述扭簧(33)的一端和抽屉(3)的下表面固定连接,所述扭簧(33)的另一端和挡板(32)的上表面固定连接,所述中和罐(11)的内表面固定连接有连接杆(34)。

6.根据权利要求5所述的一种废酸废碱综合处理装置,其特征在于:所述挡板(32)呈板状活动连接在抽屉(3)的下表面,所述连接杆(34)呈杆状固定连接在中和罐(11)的内表面。
