专利号: 2021228874115
申请人: 合肥朗威机电设备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

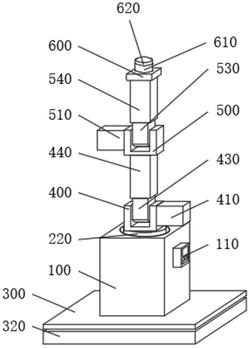

1.一种汽车零件组装助力机械手,其特征在于:包括壳体(100)、第一安装块(200)、滑动板(300)、第一固定块(400)、第二固定块(500)和连接板(600),所述第一安装块(200)固定连接在所述壳体(100)的内腔顶部中间,所述滑动板(300)固定连接在所述壳体(100)的底部,所述第一固定块(400)位于所述壳体(100)的上方,所述第二固定块(500)位于所述第一固定块(400)的上方,所述连接板(600)位于所述第二固定块(500)的上方。

2.根据权利要求1所述的一种汽车零件组装助力机械手,其特征在于:所述壳体(100)的右侧壁上侧固定连接有控制面板(110),所述壳体(100)的内腔底部中间固定连接有控制箱(120),所述控制面板(110)电性连接所述控制箱(120)。

3.根据权利要求1所述的一种汽车零件组装助力机械手,其特征在于:所述第一安装块(200)的内腔中间固定连接有第一电机(210),所述第一电机(210)的输出端固定连接有支撑板(220),且所述第一固定块(400)固定连接在所述支撑板(220)的顶部中间,所述第一电机(210)电性连接控制箱(120)。

4.根据权利要求1所述的一种汽车零件组装助力机械手,其特征在于:所述滑动板(300)的底部中间固定连接电动滑块(310),所述电动滑块(310)的底部滑动连接有底座(320),所述底座(320)的顶部四角转动连接有滑轮(330),且所述滑轮(330)滚动连接在所述滑动板(300)的底部,所述电动滑块(310)电性连接控制箱(120)。

5.根据权利要求1所述的一种汽车零件组装助力机械手,其特征在于:所述第一固定块(400)的右侧壁固定连接有第二安装块(410),所述第二安装块(410)的内腔中间固定连接有第二电机(420),所述第二电机(420)的输出端套接有第一连接块(430),所述第一连接块(430)的顶部固定连接有第一支撑柱(440),且所述第二固定块(500)固定连接在所述第一支撑柱(440)的顶部,所述第二电机(420)电性连接控制箱(120)。

6.根据权利要求1所述的一种汽车零件组装助力机械手,其特征在于:所述第二固定块(500)的左侧壁固定连接有第三安装块(510),所述第三安装块(510)的内腔中间固定连接有第三电机(520),所述第三电机(520)的输出端套接有第二连接块(530),所述第二连接块(530)的顶部固定连接有第二支撑柱(540),且所述连接板(600)固定连接在所述第二支撑柱(540)的顶部,所述第三电机(520)电性连接控制箱(120)。

7.根据权利要求1所述的一种汽车零件组装助力机械手,其特征在于:所述连接板(600)的顶部中间固定连接有电磁块(610),所述电磁块(610)的顶部固定连接有橡胶层(620),所述电磁块(610)电性连接控制箱(120)。
