专利号: 2021222184987
申请人: 奥卡威锐意电气(大连)有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-09-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

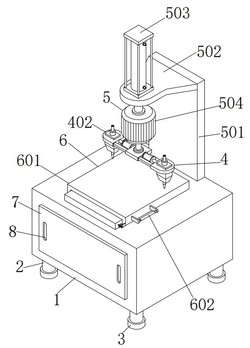

1.一种双头激光焊接机,包括方板(9),其特征在于:所述方板(9)的外侧安装有调节装置(4);

所述调节装置(4)包括电动推杆(401)、半圆板(402)、焊头(403)、横杆(404)和方口(405);

多个所述电动推杆(401)的内侧分别固接在方板(9)的外侧,所述电动推杆(401)的输出端均固接有半圆板(402),所述半圆板(402)的内壁均固接有焊头(403),所述半圆板(402)的外侧内端均固接有横杆(404),所述横杆(404)的内侧外壁均与方口(405)的外侧内表面间隙配合,所述方口(405)开设在方板(9)的前方内壁。

2.根据权利要求1所述的一种双头激光焊接机,其特征在于:多个所述焊头(403)分别安装在机体(1)的上方,所述机体(1)的底端四角均固接有圆柱(2),所述圆柱(2)的底端均固接有圆座(3)。

3.根据权利要求2所述的一种双头激光焊接机,其特征在于:所述机体(1)的前端安装有转门(7),所述转门(7)的前方外侧内壁均开设有扣槽(8)。

4.根据权利要求1所述的一种双头激光焊接机,其特征在于:所述方板(9)的上方安装有转动装置(5);

所述转动装置(5)包括竖板(501)、支撑板(502)、液压缸(503)、伺服电机(504)和转轴(505);

所述竖板(501)的底端固接在机体(1)的顶端后侧,所述竖板(501)的上方前端固接有支撑板(502),所述支撑板(502)的前方顶端固接有液压缸(503),所述液压缸(503)的输出端外壁与支撑板(502)的前方内壁间隙配合,所述液压缸(503)的输出端固接有伺服电机(504),所述伺服电机(504)的输出轴固接有转轴(505),所述转轴(505)的外壁固接有方板(9)。

5.根据权利要求2所述的一种双头激光焊接机,其特征在于:所述机体(1)的上方安装有移动装置(6);

所述移动装置(6)包括横板(601)、把手(602)、滑槽(603)、滑轨(604)、曲板(605)、螺纹杆(606)和转头(607);

所述横板(601)的一端前方固接有把手(602),所述横板(601)的下方中间开设有滑槽(603),所述滑槽(603)与滑轨(604)滑动卡接,所述滑轨(604)的底端固接在机体(1)的顶端,所述横板(601)的一侧前端固接有曲板(605),所述曲板(605)的前方内壁螺纹连接有螺纹杆(606),所述螺纹杆(606)的外侧均固接有转头(607),所述螺纹杆(606)的内侧抵紧在滑轨(604)的外壁。
