专利号: 2021220617508
申请人: 苏州鹏贤新材料科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

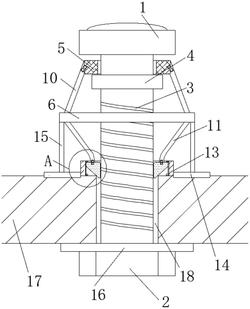

1.一种具有防脱加固效果的钛合金紧固件,包括第一紧固头(1)和板体(17),其特征在于:

板体(17),所述板体(17)的上表面开设有通槽(18);

第一紧固头(1),所述第一紧固头(1)的一端固定连接有螺纹杆(3),所述螺纹杆(3)螺纹连接于所述通槽(18)的内部,所述螺纹杆(3)的外侧设有防脱组件;

防脱组件,所述防脱组件包括环体(6)和固定环(13),所述固定环(13)的内侧通过滑轨滑动连接有若干楔形块(12),所述环体(6)的内侧通过连杆组件分别转动连接有第一旋杆(10)和第二旋杆(11),所述第一旋杆(10)的一端铰接有套环(5),所述套环(5)套接于所述螺纹杆(3)的外侧,所述第二旋杆(11)的一端铰接于所述楔形块(12)的上表面;

连动组件,所述连动组件包括若干U型框(7),所述U型框(7)的内部滑动连接有移动架(8),所述移动架(8)的内侧通过轴承转动连接有转轴(9),所述第一旋杆(10)的一端与所述第二旋杆(11)的一端均活动套接于所述转轴(9)的外侧。

2.根据权利要求1所述的一种具有防脱加固效果的钛合金紧固件,其特征在于:所述螺纹杆(3)的外侧固定套接有卡块(4),所述卡块(4)的一侧与所述套环(5)的一侧贴合,所述固定环(13)的下表面与所述板体(17)的上表面固定连接。

3.根据权利要求1所述的一种具有防脱加固效果的钛合金紧固件,其特征在于:所述U型框(7)的内侧壁固定连接有弹簧(20),所述弹簧(20)的另一端与所述移动架(8)的一侧固定连接。

4.根据权利要求1所述的一种具有防脱加固效果的钛合金紧固件,其特征在于:所述固定环(13)的内壁两侧均固定连接有限位块(19),所述楔形块(12)的一侧与所述螺纹杆(3)的外侧贴合。

5.根据权利要求1所述的一种具有防脱加固效果的钛合金紧固件,其特征在于:所述螺纹杆(3)的一端贯穿所述通槽(18)螺纹连接有螺母(2),所述螺母(2)与所述板体(17)之间设有垫片(16)。

6.根据权利要求1所述的一种具有防脱加固效果的钛合金紧固件,其特征在于:所述固定环(13)的外侧固定连接有固定板(14),所述环体(6)与所述固定板(14)之间通过直杆(15)固定连接,所述固定板(14)固定插入于所述板体(17)内。
