专利号: 2024118289344
申请人: 温州冶金机械测试研究所
专利类型:发明专利
专利状态:已下证
更新日期:2025-12-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

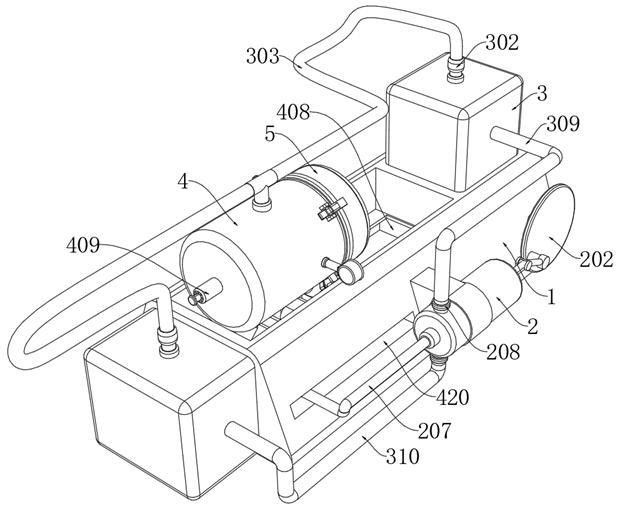

1.一种用于紧固件锁紧效果检修测试装置,包括底座(1),其特征在于,所述底座(1)的外侧设置有测试动力机构(2),所述底座(1)的外部设置有气压稳定机构(3),所述气压稳定机构(3)用于稳定气压,所述底座(1)的内部设置有测试机构(4),所述测试动力机构(2)提供测试机构(4)测试的动力,所述测试机构(4)的一侧设置有封闭机构(5),所述封闭机构(5)用于与测试机构(4)组成密闭空间。

2.根据权利要求1所述的一种用于紧固件锁紧效果检修测试装置,其特征在于,所述测试动力机构(2)包括电动机(201),所述电动机(201)的底部固定连接在所述底座(1)的一侧内部,所述电动机(201)的输出端固定连接有偏心轮(202),所述偏心轮(202)远离底座(1)的一侧转动连接有带动杆(203),所述带动杆(203)远离偏心轮(202)的一侧转动连接有推拉杆(204),所述推拉杆(204)远离偏心轮(202)的一侧固定连接有活塞(205),所述底座(1)的外侧固定连接有气体产生筒(206),所述活塞(205)滑动连接在所述气体产生筒(206)的内部,所述活塞(205)远离推拉杆(204)的一侧固定连接有推拉柱(207),所述气体产生筒(206)的外部固定连接有单向阀一(208),所述气体产生筒(206)的外部远离单向阀一(208)的一侧固定连接有单向阀二(209)。

3.根据权利要求1所述的一种用于紧固件锁紧效果检修测试装置,其特征在于,所述气压稳定机构(3)包括两个稳压罐(301),两个所述稳压罐(301)的外部均固定连接在所述底座(1)的外侧,所述稳压罐(301)的顶部固定连接有电动阀(302),所述电动阀(302)的顶部固定连接有软管(303),所述稳压罐(301)的外部固定连接有安装外壳(304),所述安装外壳(304)的内部设置有弹簧一(305),所述安装外壳(304)的内部滑动连接有气孔盘(306),所述气孔盘(306)远离稳压罐(301)的一侧固定连接有连接杆(307),所述连接杆(307)远离气孔盘(306)的一侧固定连接有塞头(308),其中一个所述稳压罐(301)的外部固定连接有出气管(309),所述出气管(309)的底部固定连接在单向阀一(208)的顶部,另外一个所述稳压罐(301)的外部固定连接有抽气管(310),所述抽气管(310)的顶部固定连接在单向阀二(209)的底部。

4.根据权利要求1所述的一种用于紧固件锁紧效果检修测试装置,其特征在于,所述测试机构(4)包括滑动板(401),所述滑动板(401)的顶部转动连接有安装筒(402),所述滑动板(401)的顶部两侧均转动连接有转动筒(403),所述转动筒(403)的内部底端固定连接有振动弹簧(404),所述振动弹簧(404)的顶部固定连接有限位板(405),所述限位板(405)的顶部固定连接有移动杆(406),两个所述移动杆(406)的顶部分别转动连接在所述安装筒(402)的底部两侧,所述安装筒(402)的顶部固定连接有三通管(407),所述底座(1)的内部开设有滑行槽(408),所述滑动板(401)滑动连接在所述滑行槽(408)的内部,所述安装筒(402)的一端固定连接有排气固定筒(409),所述排气固定筒(409)的内部固定连接有弹簧二(411),所述弹簧二(411)远离安装筒(402)的一侧固定连接有通气限位盘(412),所述通气限位盘(412)远离安装筒(402)的一侧固定连接有按压杆(413),所述排气固定筒(409)远离安装筒(402)的一侧内部固定连接有两个限位块(410),所述按压杆(413)的外侧内部开设有两个限位槽(414),所述限位块(410)滑动连接在所述限位槽(414)的内部,所述安装筒(402)的一侧固定连接有排气管(417),所述通气限位盘(412)远离按压杆(413)的一端固定连接有安装柱(415),所述安装柱(415)远离通气限位盘(412)的一端固定连接有滑行塞(416),所述滑行塞(416)滑动连接在所述排气管(417)的内部,所述排气管(417)的内侧开设有多个泄气孔(418),所述底座(1)的外部一侧开设有契合槽(420)。

5.根据权利要求4所述的一种用于紧固件锁紧效果检修测试装置,其特征在于,所述封闭机构(5)包括密封盖(501),所述密封盖(501)的内部固定连接有机械臂(502),所述密封盖(501)靠近安装筒(402)的一侧固定连接有限位框(503),所述限位框(503)滑动连接在所述安装筒(402)的内部,所述安装筒(402)的一端固定连接有安装罩(504),所述安装罩(504)的内部固定连接有挤压弹簧(505),所述挤压弹簧(505)远离排气固定筒(409)的一侧固定连接有限位圈(506),所述限位圈(506)远离挤压弹簧(505)的一侧固定连接有抵紧圈(507),所述安装筒(402)的外部转动连接有卡合臂(508),所述卡合臂(508)远离密封盖(501)的一侧固定连接有弹片(509),所述密封盖(501)的外部固定连接有卡环(510),所述卡环(510)与所述卡合臂(508)相卡合,所述密封盖(501)远离安装筒(402)的一侧固定连接有把手(511),所述限位圈(506)滑动连接在所述安装罩(504)的内部,所述密封盖(501)设置在所述安装罩(504)的外部,所述弹片(509)靠近机械臂(502)的一侧固定连接在所述安装筒(402)的外部。

6.根据权利要求3所述的一种用于紧固件锁紧效果检修测试装置,其特征在于,所述弹簧一(305)的一端固定连接在所述气孔盘(306)远离塞头(308)的一侧,所述弹簧一(305)的另一端固定连接在所述安装外壳(304)的内部。

7.根据权利要求3所述的一种用于紧固件锁紧效果检修测试装置,其特征在于,所述塞头(308)滑动连接在所述安装外壳(304)远离稳压罐(301)的一侧内部,所述弹簧一(305)的内部与所述稳压罐(301)的内部相连通,两个所述软管(303)远离电动阀(302)的一端分别固定连接在三通管(407)的两端。

8.根据权利要求4所述的一种用于紧固件锁紧效果检修测试装置,其特征在于,所述按压杆(413)远离安装柱(415)的一端固定连接有按柄(419),所述通气限位盘(412)滑动连接在所述排气固定筒(409)的内部,所述安装筒(402)的外部固定连接有气压表(6)。

9.根据权利要求4所述的一种用于紧固件锁紧效果检修测试装置,其特征在于,所述按压杆(413)贯穿所述排气固定筒(409)远离安装筒(402)的一侧,所述限位板(405)滑动连接在所述转动筒(403)的内部,所述移动杆(406)贯穿所述转动筒(403)的顶部。

10.根据权利要求2所述的一种用于紧固件锁紧效果检修测试装置,其特征在于,所述推拉柱(207)靠近滑动板(401)的一侧滑动连接在契合槽(420)的内部,所述推拉柱(207)贯穿契合槽(420)与滑动板(401)固定连接,所述推拉杆(204)贯穿所述气体产生筒(206)靠近偏心轮(202)的一侧,所述推拉柱(207)贯穿所述气体产生筒(206)远离偏心轮(202)的一侧。
