专利号: 2021219179790
申请人: 江苏佳尔伏照明科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

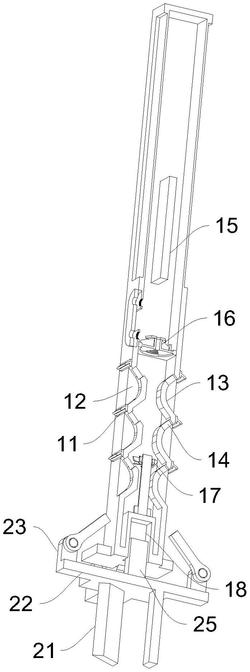

1.封闭式快速散热LED灯,其特征在于:包括固定外壳(1)以及散热单元;所述散热单元设置在固定外壳(1)中;

所述散热单元由遮挡件(11)、挡板(13)、引流板(15)以及支撑板(16)组成;所述遮挡件(11)固定连接在固定外壳(1)的侧壁上,且所述遮挡件(11)等间距设置三组;所述固定外壳的外侧壁上对应遮挡件(11)的位置开设有凹槽(12);所述固定外壳(1)内部对应凹槽(12)的位置固定连接有挡板(13),且所述挡板(13)的上部开设有换气孔(14);所述固定外壳(1)的内部固定连接有引流板(15),且所述引流板(15)位于两侧挡板(13)之间;所述支撑板(16)固定连接固定外壳(1)的中部。

2.根据权利要求1所述的封闭式快速散热LED灯,其特征在于:所述支撑板(16)的表面上开设有圆周对称的散热孔(161),且所述散热孔(161)设置三组;所述支撑板(16)上固定连接有支撑架(162);所述支撑板(16)设置在引流板(15)的下方。

3.根据权利要求1或2所述的封闭式快速散热LED灯,其特征在于:所述固定外壳(1)的底部设置有卡槽(18);所述固定外壳(1)的内部底面固定连接有风扇组件(17),且所述风扇组件(17)设置在卡槽(18)上方。

4.根据权利要求3所述的封闭式快速散热LED灯,其特征在于:所述固定外壳(1)的底部固定连接有底板(19),且所述底板(19)的底面上卡接有承托组件(2)。

5.根据权利要求4所述的封闭式快速散热LED灯,其特征在于:所述承托组件(2)由卡板(21)、连接板(22)、连接座(23)、抵杆(24)以及卡块(25)组成;所述卡板(21)固定连接在连接板(22)的底面上,且所述连接座(23)固定连接在连接板(22)的顶部;所述底板(19)的末端铰接在连接座(23)上;所述卡块(25)固定连接在连接板(22)的中部,且所述卡块(25)的顶端卡接在卡槽(18)内。

6.根据权利要求5所述的封闭式快速散热LED灯,其特征在于:所述卡板(21)设置三组,且所述三组卡板(21)圆周对称设置在连接板(22)的底面上;所述连接座(23)对称设置四组,且所述抵杆(24)对应设置四组。
