专利号: 2021218951416
申请人: 山东骏腾汽车科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

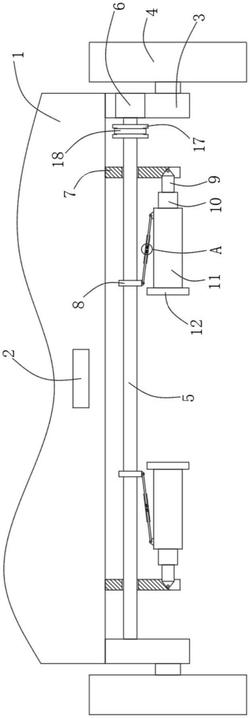

1.一种半挂车车厢卸装支撑设备,包括车架(1)和设置在车架(1)前端的扣件(2),其特征在于:所述车架(1)的下端设有支撑机构,所述支撑机构包括对称固定连接在车架(1)的下端的两个第一安装板(3),两个所述第一安装板(3)的相背一侧均转动安装有车轮(4),位于右侧的所述第一安装板(3)嵌装有电机(6),所述电机(6)的输出端固定连接有双向螺纹杆(5),所述双向螺纹杆(5)的另一端与位于左侧的第一安装板(3)转动连接,所述双向螺纹杆(5)上对称螺纹连接有两个螺母(8),所述车架(1)的下端对称固定连接有两个第二安装板(7),且第二安装板(7)套设在双向螺纹杆(5)外,所述第二安装板(7)的下端转动连接有转杆(9),所述转杆(9)的另一端固定连接有伸缩杆(10),所述伸缩杆(10)外轴向滑动套设有油缸(11),位于同一侧的所述油缸(11)与螺母(8)之间连接有伸缩件。

2.根据权利要求1所述的一种半挂车车厢卸装支撑设备,其特征在于:所述第二安装板(7)内开设有与双向螺纹杆(5)间隙配合的通孔。

3.根据权利要求1所述的一种半挂车车厢卸装支撑设备,其特征在于:所述第二安装板(7)的下端开设有供转杆(9)从竖直状态转动至水平状态的限位槽。

4.根据权利要求1所述的一种半挂车车厢卸装支撑设备,其特征在于:所述油缸(11)远离伸缩杆(10)的一端固定连接有垫板(12)。

5.根据权利要求1所述的一种半挂车车厢卸装支撑设备,其特征在于:所述伸缩件包括中杆(13),所述中杆(13)的两端均开设有杆槽(14),所述杆槽(14)内滑动连接有旁杆(16),两个所述旁杆(16)远离中杆(13)的一端分别与车架(1)、油缸(11)铰接,所述旁杆(16)位于杆槽(14)内的一端与杆槽(14)内壁共同固定连接有弹簧(15)。

6.根据权利要求1所述的一种半挂车车厢卸装支撑设备,其特征在于:所述支撑机构的数目为两个,两个所述支撑机构中的双向螺纹杆(5)在对应位置固定套接有带轮(17),两个所述带轮(17)张紧套接有同步带(18)。

7.根据权利要求5所述的一种半挂车车厢卸装支撑设备,其特征在于:所述杆槽(14)的截面为方形,所述旁杆(16)为方形杆。
