专利号: 2021218750830
申请人: 桂林瑞奇智视科技发展有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.全景监控夜视双光补光系统,其特征是,由后台控制系统,以及与后台控制系统相连的至少一个区域全景监控设备组成;

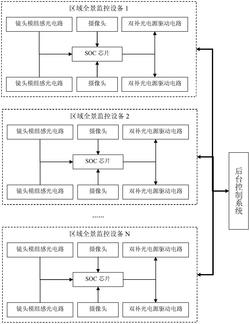

每个区域全景监控设备位于不同的监控区域,负责一个监控区域的监控;每个区域全景监控设备包括SOC芯片,以及与SOC芯片相连的至少两路方向监控组件组成;

每路方向监控组件朝向不同的监控方向,负责该监控区域的一个方向的监控;每路方向监控组件包括摄像头、镜头模组感光电路和双补光电源驱动电路,摄像头的图像输出端与该区域全景监控设备的SOC芯片的输入端连接;镜头模组感光电路的输入端与该区域全景监控设备的SOC芯片的输入端连接,双补光电源驱动电路的输出端与该区域全景监控设备的SOC芯片的输出端连接。

2.根据权利要求1所述的全景监控夜视双光补光系统,其特征是,镜头模组感光电路由运放U1、光敏电阻R8、以及电阻R1~R5组成;

电阻R1、电阻R2和光敏电阻R8的一端相连;电阻R1的另一端接+5V电源,光敏电阻R8的另一端接地,电阻R2的另一端接运放U1的同向输入端;电阻R3和电阻R4的一端接运放U1的反向输入端;电阻R4的另一端接地,电阻R3的另一端和电阻R5的一端接运放U1的输出端;电阻R5的另一端接SOC芯片的输入端。

3.根据权利要求1所述的全景监控夜视双光补光系统,其特征是,双补光电源驱动电路包括白光发光二极管、红外光发光二极管、LED驱动芯片U2~U3、肖特基二极管D1~D2、电感L1~L2、电容C1~C2、电解电容C3~C4、电阻R6~R7、以及电阻R13~R14;

白光发光二极管的阳极与电阻R13和电阻R14的一端、以及LED驱动芯片U2的Isense接口连接;电阻R13和电阻R14的另一端与肖特基二极管D2的阴极、电容C2的一端、电解电容C3的正极、LED驱动芯片U2的VIN接口和+12V电源连接;电容C2的另一端、电解电容C3的负极和LED驱动芯片U2的GND接口接地;白光发光二极管的阴极接电感L2的一端,电感L2的另一端与肖特基二极管D2的阳极和LED驱动芯片U2的LX接口连接;LED驱动芯片U2的ADJ接口接SOC芯片的输出端;

红外光发光二极管的阳极与电阻R6和电阻R7的一端、以及LED驱动芯片U3的Isense接口连接;电阻R6和电阻R7的另一端与肖特基二极管D1的阴极、电容C1的一端、电解电容C4的正极、LED驱动芯片U3的VIN接口和+12V电源连接;电容C1的另一端、电解电容C4的负极和LED驱动芯片U3的GND接口接地;红外光发光二极管的阴极接电感L1的一端,电感L1的另一端与肖特基二极管D1的阳极和LED驱动芯片U3的LX接口连接;LED驱动芯片U3的ADJ接口接SOC芯片的输出端。

4.根据权利要求3所述的全景监控夜视双光补光系统,其特征是,LED驱动芯片U2~U3的型号为T6322A。

5.根据权利要求3所述的全景监控夜视双光补光系统,其特征是,白光发光二极管由2个以上的白光发光二极管通过串联和/或并联的方式组合而成;红外光发光二极管由2个以上的红外光发光二极管通过串联和/或并联的方式组合而成。
