专利号: 2021217246983
申请人: 南昌市长雄弹簧有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

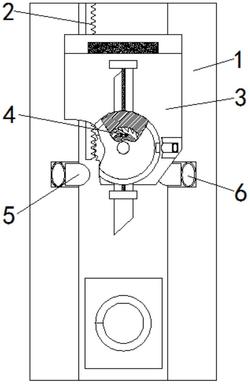

1.一种弹簧机切刀装置,包括固定板(1),其特征在于:所述固定板(1)的内壁滑动连接有滑动机构(3),所述滑动机构(3)包括滑板(31),所述滑板(31)滑动连接在固定板(1)的内壁,所述滑板(31)的顶部固定连接有电磁铁(32),所述滑板(31)的背面固定连接有齿轮(33),所述滑板(31)的正面固定连接有锁定块(34),所述锁定块(34)的内部滑动连接有卡块(35),所述卡块(35)靠近锁定块(34)内部的一侧固定连接有推球(36)。

2.根据权利要求1所述的一种弹簧机切刀装置,其特征在于:还包括齿杆(2),所述齿杆(2)固定连接在固定板(1)的内壁,所述齿杆(2)的正面滑动连接有滑动机构(3),所述滑动机构(3)的正面固定连接有切换机构(4),所述固定板(1)的内壁滑动连接有压块(5),所述压块(5)远离滑板(31)的一侧固定连接有气压球(6)。

3.根据权利要求2所述的一种弹簧机切刀装置,其特征在于:所述齿杆(2)啮合在齿轮(33)的左侧。

4.根据权利要求2所述的一种弹簧机切刀装置,其特征在于:所述气压球(6)通过导管与推球(36)相连接。

5.根据权利要求2所述的一种弹簧机切刀装置,其特征在于:所述切换机构(4)包括刀盘(41),所述刀盘(41)固定连接在滑动机构(3)的正面,所述刀盘(41)的内部插接有内轮(42),所述内轮(42)的外侧铰接有棘爪(43),所述棘爪(43)的底部焊接有缓冲弹簧(44),所述刀盘(41)的外侧开设有卡口(45),所述刀盘(41)的外侧插接有弹簧切刀(46),所述弹簧切刀(46)的外侧套接有刮环(47),所述刮环(47)靠近刀盘(41)的一侧固定连接有复位绳(48)。

6.根据权利要求5所述的一种弹簧机切刀装置,其特征在于:所述刀盘(41)的内壁固定连接有棘齿,且棘爪(43)卡接在棘齿中。

7.根据权利要求5所述的一种弹簧机切刀装置,其特征在于:所述内轮(42)固定连接在齿轮(33)的正面。
