专利号: 2021205032305
申请人: 佛山市南海森盟机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 鞍具;家具罩面
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

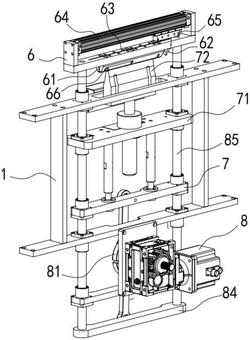

1.弹簧剪刀装置,包括机架(1),其特征在于,所述机架(1)设有剪刀座(6)和升降架(7);

所述剪刀座(6)设有超声波压台(61)和刀片(62),所述超声波压台(61)中部贯穿设有刀轨槽(63),所述刀片(62)与刀轨槽(63)滑动配合;

所述升降架(7)设有升降台(71),所述升降台(71)设有超声波焊接台(72),所述超声波焊接台(72)与超声波压台(61)周期接触配合,所述超声波焊接台(72)在与超声波压台(61)接触的一端中部设有刀片滑槽(73),所述刀片滑槽(73)与刀片(62)滑动配合;

所述机架(1)设有升降电机(8),所述升降电机(8)同步驱动剪刀座(6)和升降架(7)做升降运动,所述剪刀座(6)的运动方向与升降架(7)的运动方向保持相反。

2.根据权利要求1所述的弹簧剪刀装置,其特征在于,所述剪刀座(6)设有刀片驱动气缸(64)和刀片座(65),所述刀片(62)固定安装于刀片座(65),所述刀片驱动气缸(64)驱动刀片座(65)往复运动。

3.根据权利要求1所述的弹簧剪刀装置,其特征在于,所述升降电机(8)输出端传动连接驱动轮(81),所述驱动轮(81)分别偏心对称铆接有升降架传动杆(82)和剪刀座传动杆(83),所述升降架传动杆(82)另一端铆接升降架(7),所述剪刀座传动杆(83)另一端铆接剪刀座传动座(84);

还包括升降传动限位杆(85),所述升降传动限位杆(85)一端与剪刀座(6)固定连接,另一端与剪刀座传动座(84)固定连接。

4.根据权利要求3所述的弹簧剪刀装置,其特征在于,所述升降传动限位杆(85)贯穿升降架(7),所述升降架(7)与升降传动限位杆(85)滑动配合。

5.根据权利要求1所述的弹簧剪刀装置,其特征在于,所述超声波压台(61)在与超声波焊接台(72)接触的一端均匀设有锯齿(66)。

6.根据权利要求1所述的弹簧剪刀装置,其特征在于,所述机架(1)设有剪刀出料台(9),所述剪刀出料台(9)倾斜设置。
