专利号: 2021217177926
申请人: 辽宁分子流科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-04-23
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

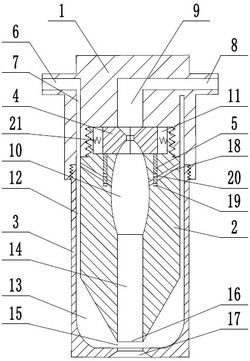

1.一种雾化喷嘴,包括喷嘴帽、喷嘴芯、喷嘴罩、压力阀和挡环;喷嘴帽设置有气体入口、上部气体腔道、液体入口和上部液体腔道;喷嘴芯的内部设置有液体缓冲腔和下部液体腔道,液体缓冲腔的腔壁为弧形;压力阀设置在喷嘴芯顶部的压力阀腔内,压力阀的阀体位于上部液体腔道和液体缓冲腔之间,阀体的上表面为承受液体压力的作用面;喷嘴芯的上部为圆柱体状,喷嘴芯的上部的外壁与喷嘴罩的内壁之间构成下部气体腔道;喷嘴芯的下部为倒圆锥状,喷嘴芯的下部的外壁与喷嘴罩的内壁之间构成气体缓冲腔;气体缓冲腔的末端设置有气体出口,下部液体腔道的末端设置有液体出口;气体出口和液体出口交汇,雾化喷嘴的喷射口设置在交汇点的下游。

2.根据权利要求1所述的雾化喷嘴,其特征在于:上部气体腔道、下部气体腔道和气体缓冲腔依次相通,组成第一气体通道;气体入口与第一气体通道相连;上部液体腔道、液体缓冲腔和下部液体腔道依次相通,组成液体通道;液体入口与液体通道相连。

3.根据权利要求1所述的雾化喷嘴,其特征在于:阀体为两片结构,阀体的内腔为拉瓦尔喷管结构;两片阀体通过彼此相对横移使压力阀处于开启或闭合状态;在压力阀处于闭合状态时,上部液体腔道和液体缓冲腔通过拉瓦尔喷管结构中的喉部相通。

4.根据权利要求1所述的雾化喷嘴,其特征在于:喷嘴芯内部设置有2个孔道,孔道将下部气体腔道和液体缓冲腔横向连通起来;挡环位于贯穿孔道的挡环凹槽内,将孔道截断;挡环上开有气孔,挡环可在挡环凹槽内上下移动;当挡环向下移动时,气孔与孔道对齐,使孔道连通;当挡环向上移动复位时,气孔脱离与孔道的对齐位置,使孔道截断。

5.根据权利要求4所述的雾化喷嘴,其特征在于:阀体的外周设置有多根阀体弹簧,阀体弹簧的末端抵在压力阀腔的内壁上;阀体在压力阀腔内通过卡片定位;卡片为Z字形的弹性部件,两端具有反向凸起;卡片的一端凸起压入压力阀腔腔底的卡槽内,另一端凸起抵进位于阀体底部的滑槽内,抵进滑槽内的凸起的背部压在挡环顶部之上;挡环的底部与挡环凹槽底部之间设置有挡环弹簧。

6.根据权利要求1所述的雾化喷嘴,其特征在于:压力阀腔腔底为锥面,该锥面的底角角度在5°30°范围内;阀体的上表面为倒锥面,该倒锥面的底角角度在5°30°范围内。

~ ~
