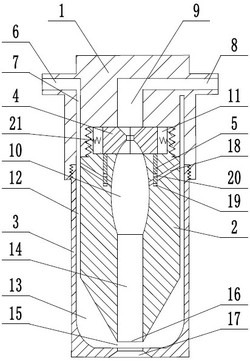

1.一种雾化喷嘴的雾化控制方法，包括如下过程：（1）液体从雾化喷嘴的液体入口流入雾化喷嘴，通过上部液体腔道流入压力阀；液体通过压力阀进入液体缓冲腔，然后再进入下部液体腔道；

（2）气体从雾化喷嘴的气体入口进入雾化喷嘴，通过上部气体腔道和下部气体腔道后喷射入气体缓冲腔；气体缓冲腔的末端和下部液体腔道的末端交汇；气体经过气体缓冲腔的缓冲和调整流态后，一部分回流通过下部液体腔道进入液体缓冲腔，另一部分从气体缓冲腔的末端喷射而出；

（3）回流进入液体缓冲腔的气体在液体缓冲腔内与液体完成气液预混，气液预混后的气液混合物在下部液体腔道的末端与来自气体缓冲腔的末端的喷射气体撞击形成剧烈湍流流态，再由雾化喷嘴的喷射孔喷出，完成流动模糊雾化过程；

压力阀的阀体为两片结构，阀体的上表面为承受液体压力的作用面；压力阀自动开启和闭合，对流入液体缓冲腔内的液体的流量和压力进行自动调节，同时使雾化喷嘴在不同的雾化模式之间切换。

2.根据权利要求1所述的雾化喷嘴的雾化控制方法，其特征在于：当流入雾化喷嘴的液体流量较小时，压力阀阀体上表面的液体压力小于设定阈值，压力阀处于闭合状态，两片阀体的内腔构成拉瓦尔喷管结构，拉瓦尔喷管结构中的喉部通径为0.5 1.5mm；液体经过拉瓦~

尔喷管结构加速后进行了初步的雾化，再喷射进入液体缓冲腔和下部液体腔道。

3.根据权利要求2所述的雾化喷嘴的雾化控制方法，其特征在于：气液混合物在下部液体腔道内也与气体发生撞击，气液混合物的流态在下部液体腔道内呈现为环状流，从而减少液体的流量。

4.根据权利要求1所述的雾化喷嘴的雾化控制方法，其特征在于：当流入雾化喷嘴的液体流量变大时，压力阀阀体上表面的液体压力增大至达到设定阈值，两片阀体发生相对远离方向的横移，两片阀体的横移相对距离在0.1 0.5mm范围内，压力阀处于开启状态，内腔~

构成的拉瓦尔喷管结构失效，大量液体直接由上部液体腔道进入液体缓冲腔，再进入下部液体腔道；压力阀的开启起到泄压作用，使阀体上表面和液体缓冲腔内已增大的液体压力急剧下降；经过液体缓冲腔的缓冲，喷射孔喷出的雾化液滴的压力和流量波动变得平滑，趋于稳定；在压力阀开启泄压后，压力阀自动恢复到闭合状态。

5.根据权利要求4所述的雾化喷嘴的雾化控制方法，其特征在于：气液混合物在下部液体腔道内也与气体发生撞击，气液混合物在下部液体腔道内呈现为段塞流或泡沫流，雾化喷嘴的雾化效果变弱。

6.根据权利要求1所述的雾化喷嘴的雾化控制方法，其特征在于：雾化喷嘴的喷嘴芯的内部设置有2个孔道，孔道将下部气体腔道和液体缓冲腔横向连通起来；在贯穿孔道的挡环凹槽内设置有挡环，将孔道截断；挡环上开有气孔，挡环可在挡环凹槽内上下移动；当挡环向下移动时，气孔与孔道对齐，使孔道连通；当挡环向上移动复位时，气孔脱离与孔道的对齐位置，使孔道截断。

7.根据权利要求6所述的雾化喷嘴的雾化控制方法，其特征在于：压力阀设置在喷嘴芯顶部的压力阀腔内；阀体的外周设置有多根阀体弹簧，阀体弹簧的末端抵在压力阀腔的内壁上；阀体在压力阀腔内通过卡片定位；卡片为两端具有反向凸起的Z字形弹性部件；压力阀自动开启的设定阈值取决于卡片的弹力；卡片的一端凸起压入压力阀腔腔底的卡槽内，另一端凸起抵进位于阀体底部的滑槽内，抵进滑槽内的凸起的背部压在挡环顶部之上；挡环的底部与挡环凹槽底部之间设置有挡环弹簧。

8.根据权利要求7所述的雾化喷嘴的雾化控制方法，其特征在于：当两片阀体在压力阀腔内发生相对远离方向的横移时，使压力阀处于自动开启状态，大量液体直接由上部液体腔道进入液体缓冲腔；同时，阀体底部的滑槽挤压抵进滑槽内的卡片凸起，使该凸起的背部做下压动作，从而驱动挡环在挡环凹槽内向下移动，使孔道连通；大量气体通过孔道涌入液体缓冲腔，满足了流量增大的液体的气液预混需求。

9.根据权利要求7所述的雾化喷嘴的雾化控制方法，其特征在于：当两片阀体在卡片弹力作用下复位时，使压力阀恢复至闭合状态，流入液体缓冲腔的液体流量恢复至低流量；同时，抵进滑槽内的卡片凸起在弹力作用下复位，使该凸起的背部复位上抬，挡环在挡环凹槽内挡环弹簧的作用下向上复位，使孔道截断。

10.根据权利要求1所述的雾化喷嘴的雾化控制方法，其特征在于：通过液体入口流入雾化喷嘴的液体流量为40 200mg/s的极低流量范围，由雾化喷嘴的喷射孔喷出的雾化液滴~

粒径在1 2000μm范围内连续分布。

~
