专利号: 2021216645469
申请人: 常州市弘丰工具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

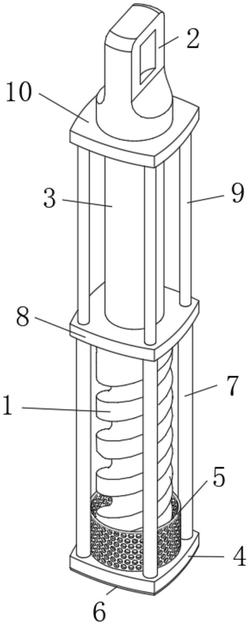

1.一种高强度金刚石涂层钻头,包括钻头(1)和钻杆(2),钻杆(2)远离钻头(1)的一端设置有与打孔机安装的连接结构,其特征在于:所述钻杆(2)的外表面开设有滑槽(3),所述钻头(1)的下端外侧设置有压板(4),所述压板(4)的一端表面设置有防滑垫(6),所述防滑垫(6)的另一端表面设置有防尘网(5),所述压板(4)设置防尘网(5)的一端表面四角处还固定连接有杆套(7),所述杆套(7)的上端固定连接有伸缩盘(8),所述伸缩盘(8)和杆套(7)的内部通过弹簧伸缩连接有伸缩杆(9),所述伸缩杆(9)的上端固定连接有限位盘(10),所述压板(4)的内部贯穿开设有排尘口(11)。

2.根据权利要求1所述的一种高强度金刚石涂层钻头,其特征在于:所述排尘口(11)的内部开设有螺旋槽(12),所述排尘口(11)与防尘网(5)的内径相等,且所述螺旋槽(12)和防尘网(5)的内径均大于钻头(1)的外径。

3.根据权利要求1所述的一种高强度金刚石涂层钻头,其特征在于:所述钻杆(2)相对开设有滑槽(3)的上端还开设有环形槽(13),所述环形槽(13)通过转轴与限位盘(10)转动连接。

4.根据权利要求1所述的一种高强度金刚石涂层钻头,其特征在于:所述伸缩盘(8)的内部贯穿还设有用于在滑槽(3)表面滑动的滑孔(14)。

5.根据权利要求1所述的一种高强度金刚石涂层钻头,其特征在于:所述杆套(7)和伸缩盘(8)在不使用时连接处的弹簧处于复位状态。
