专利号: 2021215154440
申请人: 河南中农华盛农业科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

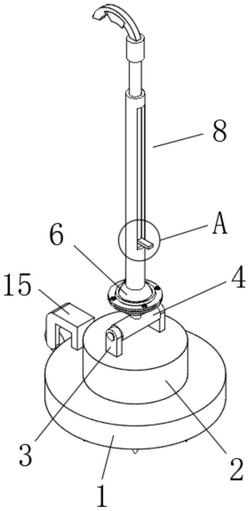

1.一种石榴种植采摘器,其特征在于:包括底座(1),所述底座(1)的顶部转动连接有安装座(2),所述安装座(2)的上表面对称设置有两个固定板(3),两个固定板(3)之间转动连接有转动筒(4),所述转动筒(4)的中部上端固定连接有半球座(5),所述半球座(5)的上表面开设有半球形槽,所述半球形槽的内部活动连接有钢球(6),所述半球座(5)的顶部可拆卸安装有用于阻止钢球(6)脱离半球形槽的限位板(7),所述钢球(6)的顶部设置有用于采摘石榴的采摘装置(8)。

2.根据权利要求1所述的一种石榴种植采摘器,其特征在于,所述底座(1)和安装座(2)的形状均为圆柱体,所述安装座(2)下表面的圆心处固定连接有转动杆(9),所述转动杆(9)与底座(1)转动连接。

3.根据权利要求1所述的一种石榴种植采摘器,其特征在于,所述转动筒(4)的两端均滑动连接有滑杆(10),所述滑杆(10)贯穿固定板(3)并与固定板(3)转动连接,所述转动筒(4)的内部设置有弹簧(11),两个所述滑杆(10)均延伸至转动筒(4)的内部并分别与弹簧(11)的两端固定连接。

4.根据权利要求1所述的一种石榴种植采摘器,其特征在于,所述钢球(6)的直径小于半球形槽的直径,所述限位板(7)通过锁紧螺栓(12)与半球座(5)连接。

5.根据权利要求1至4任一项所述的一种石榴种植采摘器,其特征在于,所述采摘装置(8)包括焊接在钢球(6)顶部的操纵杆(81),所述操纵杆(81)的上端开口,所述操纵杆(81)的内部滑动连接有升降杆(82),所述升降杆(82)的上端贯穿操纵杆(81)并固定安装有刀座(83),所述刀座(83)上固定连接有刀片(84)。

6.根据权利要求5所述的一种石榴种植采摘器,其特征在于,所述升降杆(82)的上端开设有外螺纹,所述刀座(83)与升降杆(82)螺纹连接,所述操纵杆(81)的一侧开设有与其内部连通的竖槽(13),所述升降杆(82)靠近其下端的位置固定连接有握板(14),且所述握板(14)贯穿竖槽(13)。

7.根据权利要求5所述的一种石榴种植采摘器,其特征在于,所述底座(1)的偏心处固定连接有C形板(15),所述C形板(15)的下端设置有移动轮(16),所述移动轮(16)的下表面与底座(1)上表面的距离小于底座(1)下表面与底座(1)上表面的距离。

8.根据权利要求5所述的一种石榴种植采摘器,其特征在于,所述底座(1)的底部等间距分布有防滑凸起(17),所述防滑凸起(17)的形状为倒锥形。
