专利号: 202121507694X
申请人: 利辛县众兴食品有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

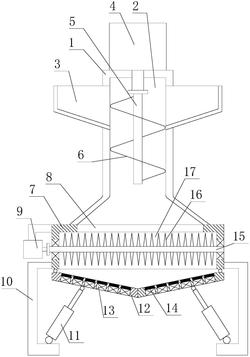

1.一种猪肉绞肉装置,其特征在于,包括:内部设有绞肉腔的绞肉筒及固定于所述绞肉筒其中一个端面的第一电机,所述绞肉腔的上方内壁设有连接口,绞肉腔的下方设有开口;

位于绞肉腔内的第一转轴及固定于所述第一转轴侧表面的若干刀片,所述第一转轴的一端与第一电机的输出轴固定连接,第一转轴的另一端与绞肉腔的侧壁转动连接;

密封板,所述开口的左右两侧均设有所述的密封板,所述密封板的一端与开口的边缘铰接;

位于密封板下方的气缸,所述气缸的输出轴与密封板的下表面铰接;

与气缸的底部铰接的固定板,所述固定板的一端固定于绞肉筒;

吹风机,所述密封板设有若干贯穿其上下表面的穿孔,所述穿孔内固定有所述的吹风机。

2.根据权利要求1所述的一种猪肉绞肉装置,其特征在于,还包括:设于连接口上方的输送筒,所述输送筒内设有输送腔,输送筒的底部固定于绞肉筒的侧表面,且输送腔与连接口连通;

设于输送筒靠近顶部的入口;

固定于输送筒顶部的第二电机、一端与所述第二电机的输出轴固定连接的第二转轴及固定于所述第二转轴侧表面的螺旋叶片。

3.根据权利要求1所述的一种猪肉绞肉装置,其特征在于,包括隔离网,所述穿孔内均设有所述的隔离网,且所述隔离网位于吹风机的上方。

4.根据权利要求3所述的一种猪肉绞肉装置,其特征在于,还包括:固定环,所述隔离网固定于所述的固定环内,所述密封板的上表面位于穿孔的位置设有与固定环相匹配的放置槽;

固定于放置槽底部的若干第二磁铁及固定于所述固定环内的若干第一磁铁,在所述固定环放置于放置槽内时,所述第一磁铁和第二磁铁之间产生相互吸引的力。

5.根据权利要求4所述的一种猪肉绞肉装置,其特征在于,还包括连接杆,若干所述固定环之间通过所述的连接杆连接组成隔离组件,在所述隔离组件中,所述固定环与放置槽一一对应,且相邻固定环之间的距离与对应的两个放置槽之间的距离相等。
