专利号: 2021214688949
申请人: 来安县凯业新型建材有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

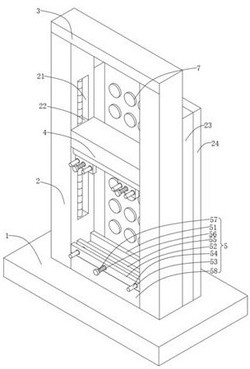

1.一种隔墙板力学性能检测试验平台,包括底座(1),所述底座(1)顶面固接两个支架(2),两个所述支架(2)顶面固接顶板(3),其特征在于:两个所述支架(2)相互靠近一侧分别开设两个滑槽(21),两个所述滑槽(21)内分别滑动连接两个滑块(22),两个所述滑块(22)之间固接多用测试组件(4);

所述多用测试组件(4)包括固接在两个滑块(22)之间的活动横梁(41),所述活动横梁(41)底面转动连接转板(44),所述转板(44)底面设置有两个顶夹具(45),所述活动横梁(41)内固接第一电机(42),所述第一电机(42)转轴处固接减速机(43),所述减速机(43)转轴处固接转板(44)转轴处;

所述转板(44)顶面固接两个限位滑柱(47),所述活动横梁(41)底面开设两个弧形滑槽(46),两个所述限位滑柱(47)滑动连接在两个弧形滑槽(46)内。

2.根据权利要求1所述的一种隔墙板力学性能检测试验平台,其特征在于:所述顶夹具(45)包括固接在转板(44)底面一侧的第一固定夹板(451)及另一侧的第一固定板(452),所述第一固定板(452)上开设两个第一滑孔(453),两个所述第一滑孔(453)内滑动连接两个第一滑柱(454),两个所述第一滑柱(454)靠近第一固定夹板(451)一端固接第一活动夹板(455),所述第一固定板(452)中心位置开设第一螺孔(456),所述第一螺孔(456)内螺纹连接第一螺栓(457),所述第一螺栓(457)端部转动连接第一活动夹板(455)中心位置。

3.根据权利要求1所述的一种隔墙板力学性能检测试验平台,其特征在于:所述底座(1)顶面位于两个支架(2)之间固接底夹具(5),所述底夹具(5)包括固接在底座(1)顶面的固定台(58),所述固定台(58)顶面一侧固接第二固定夹板(51)、另一侧固接第二固定板(52),所述第二固定板(52)上开设两个第二滑孔(53),两个所述第二滑孔(53)内滑动连接两个第二滑柱(54),两个所述第二滑柱(54)靠近第二固定夹板(51)一端固接第二活动夹板(55),所述第二固定板(52)中心位置开设第二螺孔(56),所述第二螺孔(56)内螺纹连接第二螺栓(57),所述第二螺栓(57)端部转动连接第二活动夹板(55)中心位置。

4.根据权利要求1所述的一种隔墙板力学性能检测试验平台,其特征在于:两个所述支架(2)一侧分别固接两个侧支架(23),两个所述侧支架(23)自由端固接竖板(24),所述竖板(24)上设置有多个压力测试组件(7)。

5.根据权利要求4所述的一种隔墙板力学性能检测试验平台,其特征在于:所述压力测试组件(7)包括开设在竖板(24)上的两个第三滑孔(71),两个所述第三滑孔(71)内滑动连接两个第三滑柱(72),两个所述第三滑柱(72)靠近支架(2)一端固接压力板(73),所述竖板(24)上开设第三螺孔(74),所述第三螺孔(74)内螺纹连接第三螺栓(75),所述第三螺栓(75)端部转动连接压力板(73)中心位置。

6.根据权利要求1所述的一种隔墙板力学性能检测试验平台,其特征在于:所述滑槽(21)内设置有动力组件(6),所述动力组件(6)包括转动连接在滑槽(21)内的丝杆(61),所述滑块(22)内固接螺纹套筒(62),所述丝杆(61)内核连接螺纹套筒(62),所述支架(2)内部底面位置固接第二电机(63),所述第二电机(63)转轴处固接丝杆(61)。
