专利号: 2021213523328
申请人: 苏州三协光电科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

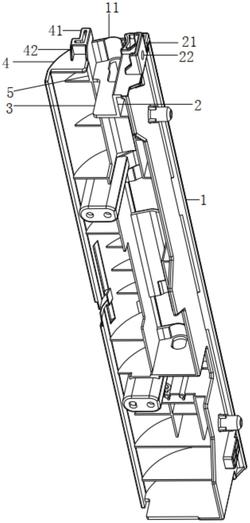

1.一种具有多重定位结构的电子产品壳体,其特征在于,包括壳体(1),所述壳体(1)的一端设置有第一定位板(2)、第二定位板(3)和第三定位板(4),所述第二定位板(3)位于所述第一定位板(2)与所述第三定位板(4)之间,所述第一定位板(2)为L形的板体,所述第一定位板(2)垂直所述第二定位板(3),所述第三定位板(4)通过第一加强板(5)与所述第二定位板(3)相连接,所述第一定位板(2)上设置有第一定位块(21),所述第二定位板(3)上设置有第一定位槽(31),所述第三定位板(4)上设置有第二定位块(41),所述第二定位块(41)上设置有第二定位槽。

2.根据权利要求1所述的一种具有多重定位结构的电子产品壳体,其特征在于,所述第一定位块(21)垂直连接在所述第一定位板(2)上,所述第一定位块(21)朝向所述第二定位块(41)的一侧设置有卡槽。

3.根据权利要求1所述的一种具有多重定位结构的电子产品壳体,其特征在于,所述第一定位块(21)上设置有连接孔(22),所述连接孔(22)处设置有第二加强板(23),所述第二加强板(23)与所述第一定位块21为一体结构。

4.根据权利要求1所述的一种具有多重定位结构的电子产品壳体,其特征在于,所述第二定位块(41)为L形定位块,所述第二定位块(41)的一端设置有两平行的第三加强板(42)。

5.根据权利要求1所述的一种具有多重定位结构的电子产品壳体,其特征在于,所述壳体(1)上设置有避让孔(11),所述避让孔(11)位于所述第一定位槽(31)的一端。

6.根据权利要求1所述的一种具有多重定位结构的电子产品壳体,其特征在于,所述壳体(1)的另一端设置有第三定位块(6),所述第三定位块(6) 上设置有多个限位槽(61)。
