专利号: 2021209325856
申请人: 肇庆浚荣非织造材料有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

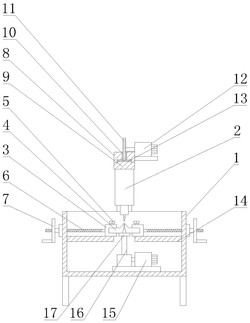

1.一种熔喷布生产用模头清洁装置,其特征在于:包括箱体(1);

所述的箱体(1)的上部设有超高压喷水器(2);

所述的超高压喷水器(2)滑动设置于所述的箱体(1)的上部;

所述的箱体(1)的内腔设有夹紧块(3);

所述的夹紧块(3)设有2个;

所述的夹紧块(3)对称设置;

所述的夹紧块(3)的内腔夹紧设置有熔喷布喷头(4);

所述的夹紧块(3)的侧壁连接有螺纹杆(6);

所述的螺纹杆(6)的一端轴接于所述的夹紧块(3)的侧壁上;

所述的螺纹杆(6)的另一端贯穿设置于所述的箱体(1)的侧壁上;

所述的箱体(1)的侧壁上设有转把(7);

所述的转把(7)与所述的箱体(1)轴接设置;

所述的转把(7)与所述的螺纹杆(6)螺纹连接设置。

2.根据权利要求1所述的一种熔喷布生产用模头清洁装置,其特征在于:所述的箱体(1)的内腔底部设有高压吸气泵(15);

所述的高压吸气泵(15)固定设置于所述的箱体(1)的内腔底部;

所述的高压吸气泵(15)管道连接有高压吸气管(16);

所述的高压吸气管(16)的一端固定连接有吸气槽管(17);

所述的吸气槽管(17)紧密贴合于所述的熔喷布喷头(4)的底部。

3.根据权利要求1所述的一种熔喷布生产用模头清洁装置,其特征在于:所述的箱体(1)的上部横向固定连接有设有滑槽块(8);

所述的滑槽块(8)的内腔滑动卡接有滑块(9);

所述的滑块(9)与所述的超高压喷水器(2)固定连接设置。

4.根据权利要求3所述的一种熔喷布生产用模头清洁装置,其特征在于:所述的滑槽块(8)的上部设有齿轮槽(10);

所述的齿轮槽(10)的内腔设有齿轮(11);

所述的滑槽块(8)的侧壁上固定连接有电机(12);

所述的电机(12)与所述的齿轮(11)固定连接设置。

5.根据权利要求4所述的一种熔喷布生产用模头清洁装置,其特征在于:所述的滑块(9)的上表面设有齿条(13);

所述的齿条(13)与所述的齿轮(11)啮合设置。

6.根据权利要求1所述的一种熔喷布生产用模头清洁装置,其特征在于:所述的箱体(1)的内腔中间位置设有2个对称设置的支撑板(14);

所述的支撑板(14)用于支撑夹紧块(3)。

7.根据权利要求1所述的一种熔喷布生产用模头清洁装置,其特征在于:所述的夹紧块(3)为U型槽结构;

所述的2个夹紧块(3)的槽型口部对称设置;

所述的夹紧块(3)的上部侧壁上螺纹连接有螺栓(5);

所述的螺栓(5)用于固定熔喷布喷头(4)。
