专利号: 2021209127268
申请人: 湖北科莱德医疗器械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-03-03
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

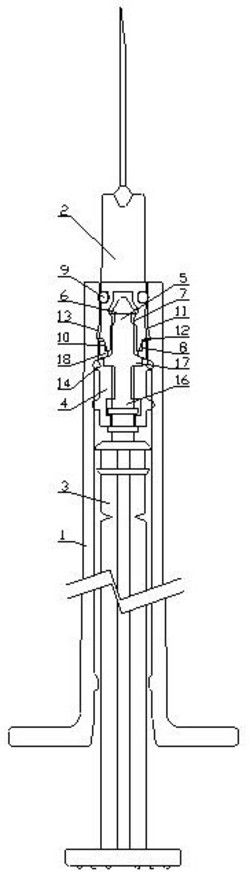

1.直推自毁式安全注射器,包括竖向设置的针筒(1)、针筒(1)内顶部且能向下运动的针头座(2)、针筒(1)内的芯杆(3)、芯杆(3)顶部的活塞(4)和芯杆(3)顶部的榫头(5),所述榫头(5)和针头座(2)内下部分别设有相互配合的锁定凸环(6)和内环形凸起(7);其特征在于,

所述榫头(5)外且位于活塞(4)与针头座(2)之间设有挤压环(8),所述针头座(2)的上部与针筒(1)之间设有密封圈(9),所述针头座(2)的下部由上至下分为固定部和锥形部(10),所述固定部的外侧同轴设有外环形凸起(11),所述锥形部(10)的外径由上至下逐渐减小与针筒(1)内壁形成环隙(12),所述针筒(1)内上部设有与外环形凸起(11)配合的环槽(13),所述外环形凸起(11)嵌入环槽(13)中将针头座(2)固定在针筒(1)上,所述针筒(1)内同轴设有止退凸环(14),所述活塞(4)的顶部顶靠在止退凸环(14)的下侧;所述挤压环(8)能在针筒(1)内上下运动,其底部顶靠在止退凸环(14)的上侧,其上部位于环隙(12)中并顶靠在锥形部(10)的外侧;所述芯杆(3)的顶部顶靠在挤压环(8)的底部或位于挤压环(8)的底部的相邻下方,所述针头座(2)的下部由多片呈环状均匀分布的瓣片(15)构成;

注射完成后,向上推动芯杆(3),所述活塞(4)发生形变,所述挤压环(8)向上运动且其上部内侧顶靠在锥形部(10)的外侧让瓣片(15)向内弯折,所述瓣片(15)向内弯折使外环形凸起(11)与环槽(13)完全分离,于此同时,所述锁定凸环(6)穿过内环形凸起(7)并锁定;再向下拉动芯杆(3),带动针头座(2)向下越过止退凸环(14)。

2.根据权利要求1所述的直推自毁式安全注射器,其特征在于,所述瓣片(15)的数量为

4片。

3.根据权利要求1所述的直推自毁式安全注射器,其特征在于,所述锁定凸环(6)的外径大于内环形凸起(7)的内径,所述止退凸环(14)的内径小于活塞(4)的直径且小于挤压环(8)的外径,所述锥形部(10)底部的外径小于挤压环(8)顶部的内径,所述挤压环(8)的内径大于锁定凸环(6)的外径,所述外环形凸起(11)的外径大于针筒(1)对应处的内径。

4.根据权利要求1所述的直推自毁式安全注射器,其特征在于,所述锁定凸环(6)为榫头(5)顶部同轴设置的圆锥,所述内环形凸起(7)的下侧由下至上斜向内设置。

5.根据权利要求1所述的直推自毁式安全注射器,其特征在于,所述外环形凸起(11)的截面为角形,其上侧的外径由上至下逐渐增大,其下侧水平设置。

6.根据权利要求1所述的直推自毁式安全注射器,其特征在于,所述芯杆(3)的顶部同轴设有芯杆头(16),所述活塞(4)套设在芯杆头(16)上,所述榫头(5)设于芯杆头(16)的顶端;所述芯杆头(16)的顶部且位于活塞(4)的顶部设有推顶凸环(17);所述推顶凸环(17)与芯杆(3)同轴设置,其顶面为上小下大的锥面且顶靠在挤压环(8)的底部;所述活塞(4)的顶部设有与推顶凸环(17)配合的圆槽。

7.根据权利要求6所述的直推自毁式安全注射器,其特征在于,所述挤压环(8)为与针筒(1)同轴设置的圆环结构,其顶部内侧顶靠在锥形部(10)上,其底部为与推顶凸环(17)的顶面配合的锥面,其底部内侧同轴设有内凸边(18);所述内凸边(18)的内径大于榫头(5)的直径且小于推顶凸环(17)的外径。

8.根据权利要求7所述的直推自毁式安全注射器,其特征在于,所述挤压环(8)顶部的内侧和外侧均为弧形面。

9.根据权利要求1所述的直推自毁式安全注射器,其特征在于,所述止退凸环(14)的上侧为弧形面且其内径由上至下逐渐增大,其下侧为斜直面且其内径由下至上逐渐增大;所述挤压环(8)的底部外侧设有与止退凸环(14)的上侧配合的缺口(19),所述缺口(19)顶靠在止退凸环(14)的上侧。
