专利号: 2021206043608
申请人: 湖北科莱德医疗器械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-03-03
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

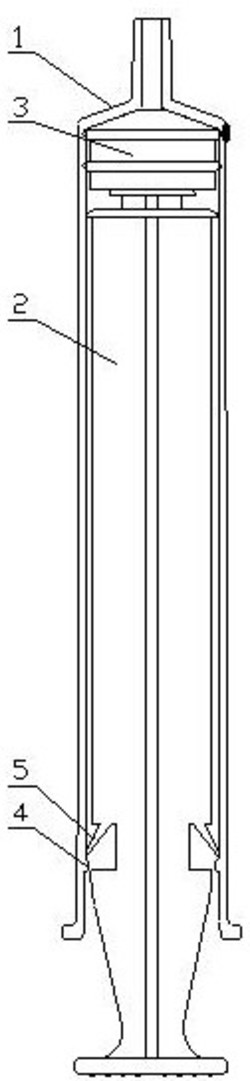

1.一种自毁式注射器,包括针筒(1)、针筒(1)内的芯杆(2)和芯杆(2)端部的活塞(3),所述针筒(1)内的下端同轴设有环状的限位凸起(4);其特征在于,所述芯杆(2)的下部设有至少两片限动弹片(5),多片限动弹片(5)围绕芯杆(2)均匀分布;所述活塞(3)被推至针筒(1)顶部时,所述限动弹片(5)能向上越过限位凸起(4)并被限位凸起(4)阻挡向下运动;所述限动弹片(5)的外端顶靠在针筒(1)的内壁或位于针筒(1)的内壁的相邻内侧;所述限动弹片(5)越过限位凸起(4)时,其外端顶靠在限位凸起(4)上并能向内收缩。

2.根据权利要求1所述的自毁式注射器,其特征在于,所述限动弹片(5)的数量为两片,两片限动弹片(5)对称设置。

3.根据权利要求2所述的自毁式注射器,其特征在于,所述限位凸起(4)为环形结构且其截面矩形,其下侧面由下至上斜向内设置;所述活塞(3)能向上越过限位凸起(4)。

4.根据权利要求3所述的自毁式注射器,其特征在于,所述限位凸起(4)的上侧由下至上斜向外设置。

5.根据权利要求2所述的自毁式注射器,其特征在于,所述限动弹片(5)由上至下斜向外设置,两片限动弹片(5)构成八字形结构。

6.根据权利要求5所述的自毁式注射器,其特征在于,所述限动弹片(5)的外端为由下至上斜向内设置的斜边;所述限动弹片(5)越过限位凸起(4)时,其外端竖向设置。

7.根据权利要求5所述的自毁式注射器,其特征在于,两片限动弹片(5)下端之间的距离大于等于针筒(1)的内径。

8.根据权利要求5所述的自毁式注射器,其特征在于,所述活塞(3)被推至针筒(1)的顶部时,所述限动弹片(5)的下端顶靠在限位凸起(4)的上侧上或位于限位凸起(4)的上侧的相邻上方。

9.根据权利要求2所述的自毁式注射器,其特征在于,所述芯杆(2)为具有四片翅片的十字形结构,相对的两片翅片上设有切口,所述切口中设有与对应翅片共面的限动弹片(5)。

10.根据权利要求2所述的自毁式注射器,其特征在于,所述芯杆(2)的上部为十字形芯杆,所述限动弹片(5)设于十字形芯杆的下侧,两片限动弹片(5)分别与十字形芯杆上相对的两片翅片共面。
