专利号: 2021204480747
申请人: 陕西新通宇彤智能科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-06-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

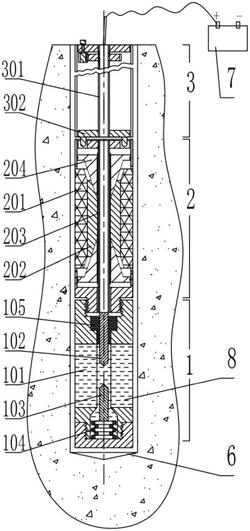

1.一种可重复使用的高压电磁力爆破装置,其特征在于,包括爆破筒(1)、膨胀密封筒(2)、传动筒(3)、爆破杆(4),所述爆破筒(1)为厚壁圆筒型,所述爆破筒(1)侧壁上设有多个引导孔(101)连通爆破筒(1)的内外,所述爆破筒(1)内设有导电的上钨针(102)、下钨棒(103),所述上钨针(102)、下钨棒(103)互相绝缘,所述膨胀密封筒(2)为外层设有柔性膨胀密封材料(201)、内层设有膨胀骨架(202)的圆筒,所述传动筒(3)呈长圆筒型,所述传动筒(3)内部设有同轴的中空的传动杆(301),所述爆破杆(4)为内壁敷设有导线(5)的长直圆管;

所述爆破筒(1)、膨胀密封筒(2)、传动筒(3)自爆破孔(6)内沿轴向由内向外依序排列,所述爆破杆(4)沿轴向穿过膨胀密封筒(2)与传动筒(3),所述爆破筒(1)、膨胀密封筒(2)、传动筒(3)、爆破杆(4)、传动杆(301)同轴,所述爆破杆(4)的下端伸入爆破筒(1)内、上端伸出爆破孔(6)外,所述导线(5)一端的正负极分别连接上钨针(102)、下钨棒(103),所述导线(5)另一端的正负极连接至外部电源(7);

所述爆破筒(1)用于爆破爆破孔(6),所述膨胀密封筒(2)用于径向膨胀密封爆破孔(6),所述传动筒(3)用于向膨胀密封筒(2)提供膨胀密封的扭矩,爆破时所述外部电源(7)释放高压电流在上钨针(102)、下钨棒(103)之间启发电弧瞬间气化填充在爆破筒(1)内的爆破介质(8)引发爆破力自引导孔(101)中冲出并爆破爆破孔(6)。

2.根据权利要求1所述的一种可重复使用的高压电磁力爆破装置,其特征在于,所述爆破介质(8)包括水。

3.根据权利要求1所述的一种可重复使用的高压电磁力爆破装置,其特征在于,所述上钨针(102)和下钨棒(103)均由金属钨制成。

4.根据权利要求1所述的一种可重复使用的高压电磁力爆破装置,其特征在于,所述上钨针(102)、下钨棒(103)均呈柱状且与爆破筒(1)同轴。

5.根据权利要求4所述的一种可重复使用的高压电磁力爆破装置,其特征在于,所述上钨针(102)、下钨棒(103)相互头部正对且上钨针(102)位于下钨棒(103)上方,所述上钨针(102)的尾部连接至外部电源(7)的正极,所述下钨棒(103)的尾部连接至外部电源(7)的负极。

6.根据权利要求1所述的一种可重复使用的高压电磁力爆破装置,其特征在于,所述膨胀密封筒(2)还包括膨胀轴(203)、膨胀套(204),所述膨胀轴(203)呈沿轴向内部中空的圆筒型,所述膨胀轴(203)外圆周的两端分别螺纹连接膨胀套(204),所述膨胀轴(203)旋转时螺纹驱动膨胀套(204)轴向运动进而撑开所述膨胀骨架(202),所述膨胀骨架(202)径向向外挤压柔性膨胀密封材料(201)沿径向密封爆破孔(6)。

7.根据权利要求6所述的一种可重复使用的高压电磁力爆破装置,其特征在于,所述膨胀骨架(202)为形状相同大小相等的瓦状的膨胀片(205)拼接而成的圆筒型,所述膨胀骨架(202)套设在所述膨胀套(204)外,所述膨胀套(204)外侧设有外锥度(206),所述膨胀片(205)内侧设有内锥度(207),所述膨胀套(204)受力沿轴向运动时所述外锥度(206)排挤内锥度(207)进而径向撑开膨胀片(205)。

8.根据权利要求1所述的一种可重复使用的高压电磁力爆破装置,其特征在于,所述传动筒(3)还包括传动法兰(302),所述传动法兰(302)分为上法兰盘(303)与下法兰盘(304),所述上法兰盘(303)的底面设有下凸的凸台(305),所述下法兰盘(304)的顶面设有下凹的凹槽(306),所述上法兰盘(303)紧固连接在传动杆(301)的下端,所述下法兰盘(304)紧固连接至膨胀密封筒(2),所述凸台(305)沉入所述凹槽(306)内后所述传动杆(301)能够将扭矩传递至膨胀密封筒(2)。

9.根据权利要求1所述的一种可重复使用的高压电磁力爆破装置,其特征在于,所述下钨棒(103)底部连接有与下钨棒(103)同轴的金属波纹管(104),所述金属波纹管(104)的波纹状的管壁沿轴向能够向下吸收压力向上释放弹力。

10.根据权利要求9所述的一种可重复使用的高压电磁力爆破装置,其特征在于,所述金属波纹管(104)导电连接爆破筒(1),所述上钨针(102)与爆破筒(1)之间设有绝缘套(105),所述导线(5)的正极导电连接上钨针(102),所述导线(5)的负极通过爆破筒(1)、金属波纹管(104)导电连接至下钨棒(103)。
