专利号: 2021204480728
申请人: 陕西新通宇彤智能科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-06-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

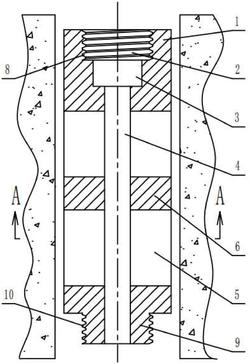

1.一种高压电磁力爆破装置的爆破导向套管,其特征在于,包括套管(1),所述套管(1)呈圆筒型,所述套管(1)内设有与套管(1)同轴的自上向下径向尺寸依次递减的三阶台阶孔连通套管(1)的上下两个端面,所述三阶台阶孔自上向下依次分为第一台阶孔(2)、第二台阶孔(3)、第三台阶孔(4),所述第三台阶孔(4)的内壁上设有多个沿径向向外的引导孔(5)连通至套管(1)的外壁,两相邻的所述引导孔(5)之间的套管壁沿径向自内向外呈逐渐变大的楔形。

2.根据权利要求1所述的一种高压电磁力爆破装置的爆破导向套管,其特征在于,所述引导孔(5)为沿轴向布设的长孔。

3.根据权利要求2所述的一种高压电磁力爆破装置的爆破导向套管,其特征在于,所述引导孔(5)为沿轴向布设的长圆孔。

4.根据权利要求2所述的一种高压电磁力爆破装置的爆破导向套管,其特征在于,所述引导孔(5)环所述套管(1)的柱面圆周均布。

5.根据权利要求2所述的一种高压电磁力爆破装置的爆破导向套管,其特征在于,所述引导孔(5)的沿长度方向的中段设有肋板(6)。

6.根据权利要求1所述的一种高压电磁力爆破装置的爆破导向套管,其特征在于,所述两相邻引导孔(5)之间套管壁楔形的头部设有圆角(7)。

7.根据权利要求1所述的一种高压电磁力爆破装置的爆破导向套管,其特征在于,所述第一台阶孔(2)内设有内螺纹(8)。

8.根据权利要求1所述的一种高压电磁力爆破装置的爆破导向套管,其特征在于,所述套管(1)的下端设有环形凸台(9),所述环形凸台(9)的外圆周设有外螺纹(10)。
