专利号: 202120288815X
申请人: 江苏展东纺织机械专件有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

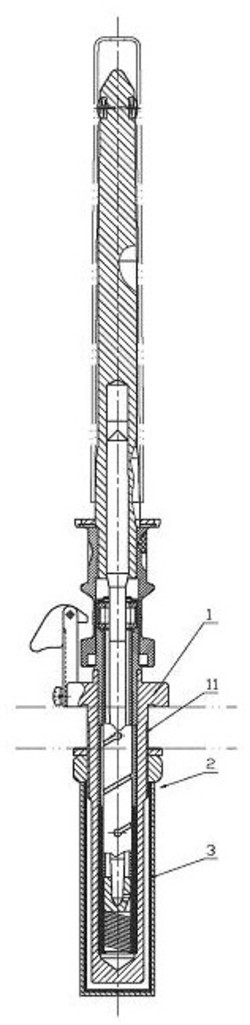

1.一种降噪锭子,包括锭脚(1),在锭脚(1)上设有锭子安装螺纹(11),其特征在于:在所述锭脚(1)的锭子安装螺纹(11)上旋接有锭脚螺母隔音套(2),该锭脚螺母隔音套(2)包括位于上部的锭脚螺母部(21)和位于下部的隔音罩部(22),隔音罩部(22)的上端口与锭脚螺母部(21)封闭相连,隔音罩部(22)的下端封闭设置,在隔音罩部(22)的内壁设有消音衬层(3),该消音衬层(3)的内腔尺寸大于锭脚(1)对应部位的外周尺寸。

2.根据权利要求1所述的降噪锭子,其特征在于:所述锭脚螺母隔音套(2)为一整体构件,在锭脚螺母隔音套(2)上部的锭脚螺母部(21)设有与锭子安装螺纹(11)旋接的螺孔,锭脚螺母部(21)的外周呈六棱柱状。

3.根据权利要求1所述的降噪锭子,其特征在于:所述锭脚螺母隔音套(2)为分体构件,锭脚螺母隔音套(2)上部的锭脚螺母部(21)为一六角螺母构件,隔音罩部(22)上端口与锭脚螺母部(21)的下端面封闭固连。

4.根据权利要求3所述的降噪锭子,其特征在于:在所述锭脚螺母部(21)的六角螺母构件下端设有连接凸台(211),所述隔音罩部(22)的上口与该连接凸台(211)插接固连。

5.根据权利要求1所述的降噪锭子,其特征在于:所述隔音罩部(22)外周呈六棱柱状。

6.根据权利要求5所述的降噪锭子,其特征在于:所述隔音罩部(22)六棱柱状外周的形状和尺寸对应于锭脚螺母部(21)外周的形状和尺寸。

7.根据权利要求1所述的降噪锭子,其特征在于:所述隔音罩部(22)外周呈圆柱状。
