专利号: 2019205774098
申请人: 江苏展东纺织机械专件有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-06-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

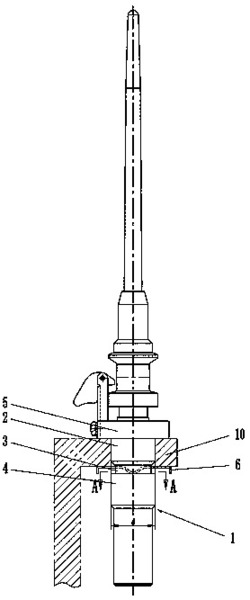

1.一种快装锭子,包括锭脚(1),其特征在于:所述锭脚(1)包括定位段(2)、卡紧槽段(3)和下支段(4),定位段(2)、卡紧槽段(3)和下支段(4)与锭脚(1)同轴;所述定位段(2)为直径0.996d d的圆柱,下支段(4)为直径0.96d d的圆柱,卡紧槽段(3)位于定位段(2)和下~ ~支段(4)之间,卡紧槽段(3)的槽下侧面与锭脚(1)的轴心线垂直;所述卡紧槽段(3)内置有弹性卡紧叉(6),弹性卡紧叉(6)上设置有卡插槽(7)和弹性凸起(8),所述d为定位段(2)的基本尺寸。

2.根据权利要求1所述的快装锭子,其特征在于:所述卡紧槽段(3)为环形槽。

3.根据权利要求1所述的快装锭子,其特征在于:所述卡紧槽段(3)为一对对称分布于锭脚(1)两侧的直槽。

4.根据权利要求1所述的快装锭子,其特征在于:所述弹性卡紧叉(6)上设有装拆边(9)。

5.根据权利要求1所述的快装锭子,其特征在于:所述弹性凸起(8)的断面为弧形。

6.根据权利要求1所述的快装锭子,其特征在于:所述弹性凸起(8)的断面为梯形。

7.根据权利要求1所述的快装锭子,其特征在于:所述定位段(2)为直径0.999d d的圆~柱。

8.根据权利要求1所述的快装锭子,其特征在于:所述定位段(2)的上方还设置有支承段(5),该支承段(5)的下平面上设置有沟槽。

9.根据权利要求8所述的快装锭子,其特征在于:所述支承段(5)的下平面上设置的沟槽为网纹。
