专利号: 202120047736X
申请人: 佛山市神风航空科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

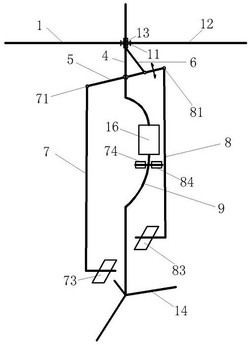

1.一种脚踏转叶健身器,其特征在于:包括:下转叶器(1)、导杆(4)、摇杆(5)、主连杆(6)、左推拉杆(7)、右推拉杆(8)、支架(9)、左脚踏板(73)、右脚踏板(83)、左手柄(74)、右手柄(84)和脚架(14);

下转叶器(1)包括下滑块(13)、下轴承(11)、以及均匀分布在下轴承(11)周围的多个下叶片(12),下轴承(11)套装在下滑块(13)的外围,下叶片(12)能绕下滑块(13)灵活转动,下叶片(12)的转动平面处于水平位置;

下叶片(12)的截面是翼型的,下叶片(12)的上表面和下表面至少有一面是凸形的;所有下叶片的前缘(121)朝同一个方向安装;下叶片的前缘弧形的最小半径(R)大于下叶片的后缘最薄处的厚度(h)的10倍;下叶片的安装角(C)在-1°至2°之间;下叶片(12)的翼型的最大厚度位置离下叶片(12)的前缘的距离是下叶片(12)弦长的20%至40%;

导杆(4)竖直布置,下滑块(13)与导杆(4)相配合,下转叶器(1)通过下滑块(13)与导杆(4)活动连接,下转叶器(1)能沿导杆(4)灵活上下运动;

摇杆(5)通过铰联安装在导杆(4)的下部,摇杆(5)能在横向铅垂面内灵活摆动;

下转叶器(1)通过主连杆(6)与摇杆(5)活连,摇动摇杆(5)时能使下转叶器(1)沿导杆(4)上下灵活运动;

左脚踏板(73)安装在左推拉杆(7)的下端,左推拉杆(7)的上端通过左铰联(71)与摇杆(5)的左端活连;右脚踏板(83)安装在右推拉杆(8)的下端,右推拉杆(8)的上端通过右铰联(81)与摇杆(5)的右端活连;

支架(9)的上端与导杆(4)的下端固连,左手柄(74)和右手柄(84)设置在支架(9)的中部,脚架(14)安装在支架(9)的下端。

2.根据权利要求1所述的一种脚踏转叶健身器,其特征在于:还包括上转叶器(2)和摆杆(3),上转叶器(2)的结构与下转叶器(1)基本相同,上转叶器(2)和摆杆(3)布置在下转叶器(1)的上方,摆杆(3)通过铰联安装在导杆(4)上,摆杆(3)的一端通过下连杆(32)与下转叶器(1)活连,摆杆(3)的另一端通过上连杆(31)与上转叶器(2)活连;上滑块(23)与导杆(4)相配合,上转叶器(2)能沿导杆(4)上下灵活运动。

3.根据权利要求1或2所述的一种脚踏转叶健身器,其特征在于:下转叶器(1)上安装了转速测量装置,支架(9)上设置了显示屏(16),转速测量装置与显示屏(16)之间有电信连接,显示屏(16)至少能显示:下转叶器(1)的瞬时转速、下转叶器(1)单次运动的最高转速和操作者单次运动的时长三者中的一种。

4.根据权利要求1或2所述的一种脚踏转叶健身器,其特征在于:左手柄(74)或右手柄(84)处安装了心率和血压检测装置,用来检测操作者的心率和血压参数。

5.根据权利要求1或2所述的一种脚踏转叶健身器,其特征在于:支架(9)上设置了座位(15)。

6.根据权利要求1或2所述的一种脚踏转叶健身器,其特征在于:所有叶片的翼型采用双凸型;单个叶片的展弦比大于3且小于10;单个叶片展长在0.3米至3米之间;上叶片(22)的数量和下叶片(12)的数量相同,都在2个至6个之间。

7.根据权利要求1或2所述的一种脚踏转叶健身器,其特征在于:所有叶片的翼型采用对称双凸型翼型;所有叶片的安装角相同,均在0°至1°之间。

8.根据权利要求1或2所述的一种脚踏转叶健身器,其特征在于:在摇杆(5)和导杆(4)的连接处安装有智能电子锁。

9.根据权利要求1或2所述的一种脚踏转叶健身器,其特征在于:带有智能音箱,智能音箱至少能直接播放或插耳机收听这些音频中的一种:下叶片(12)转速提示音、下叶片(12)单次使用时长提示音、健身音乐。

10.根据权利要求1或2所述的一种脚踏转叶健身器,其特征在于:能发电,至少采用这两种发电方式之一:在下轴承(11)处安装微型发电机发电;在叶片的上表面布置太阳能发电膜发电。
