专利号: 2016106452891
申请人: 新昌县云璟智能科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-03-26
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

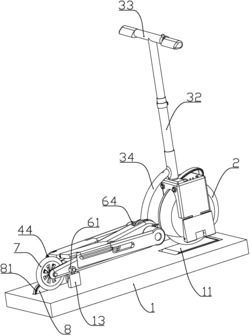

1.多功能健身脚踏车,其特征在于:包括有底板,可拆卸地安装在底板上的脚踏车;所述脚踏车包括有车架,通过水平的销轴转动连接在车架前部的折叠管,转动连接在折叠管前部的且与销轴垂直的转向管,固定连接在转向管下端的前叉,可拆卸地连接在前叉上的电动独轮车,固定连接在转向管上端的车头管,以及通过转轴连接在车架后端的后轮;

所述电动独轮车的车身两侧分别转动连接有侧翻踏板;所述电动独轮车上成型有两个与所述前叉配合插接的前叉容孔;所述电动独轮车侧壁上对应前叉容孔的位置通过螺纹连接有用以固定前叉的前叉旋紧螺母;

所述折叠管呈圆心角为85~95°的圆弧形,所述折叠管的前端固定连接有一个转向固定管,转向固定管与所述转向管通过轴承转动连接;所述折叠管的后端固定连接有一个圆形转动座,所述圆形转动座中间开设有一个与销轴转动连接的连接孔,所述圆形转动座上异于连接孔的位置开设有定位孔;

所述车架的前端两侧成型有两个转动座连接板,两个所述转动座连接板之间形成容纳所述圆形转动座的转动座配合口,所述转动座连接板与圆形转动座之间通过所述销轴转动连接,所述转动座连接板与圆形转动座之间可拆卸地连接有定位插销a,所述转动座连接板上开设有插销孔,所述定位插销a穿过所述插销孔和一个所述定位孔以使圆形转动座与车架相对固定;所述折叠管上方靠近转向固定管的位置还开设有插销放置孔;

所述车架的中部位置通过中轴固定连接有两个曲柄;所述中轴与车架转动连接;所述曲柄与车架转动连接的一端开设有中轴连接孔,另一端固定连接有轴承;所述中轴的中部位置固定连接有齿轮,所述车架内安装有与所述中轴上的齿轮传动连接的加速齿轮组,加速齿轮组的输出端与连接在所述后轮一侧的飞轮之间通过传动链传动连接;

所述销轴的两端分别转动连接有踏板;所述踏板包括有位于车架左侧的第一踏板、位于车架右侧的第二踏板,以及与定位插销a结构相同的定位插销b;所述第一踏板包括竖板,转动连接在所述竖板上部后侧的第一踏板体,在竖板外壁位于第一踏板体下方的沿竖板长度方向一体成型的定位条,所述定位条上端面与第一踏板体背离下凹部的端面水平配合相抵,以及一体连接在竖板前端的转动头,所述转动头与所述销轴转动连接;所述第一踏板体侧壁后侧成型有插销容孔a,所述第一踏板体上插销容孔a靠近竖板的一端成型有操作杆容纳槽;所述插销容孔a沿第一踏板体宽度方向贯穿第一踏板体;所述第二踏板包括竖板,转动连接在所述竖板上部后侧的第二踏板体,一体成型在竖板外壁位于第二踏板体下方沿竖板长度方向的定位条,所述定位条上端面与第二踏板体背离下凹部的端面水平配合相抵,以及一体连接在竖板前端的转动头,所述转动头与所述销轴转动连接;所述第二踏板体侧壁后侧成型有插销容孔b;所述定位插销b穿过所述插销容孔a和所述插销容孔b以使两个踏板体保持水平的状态且相对固定;

所述定位插销b包括有长度与第一踏板体宽度相等的插杆,一体成型在所述插杆前端的插头,一体成型在插杆后端且能与插销容孔b配合插接的插销头b;所述插头的前端呈半球形,插销头b上通过连接销转动连接有一个操作杆b,所述插杆外壁靠近插销头b的位置成型有与所述插销容孔a螺纹连接的螺纹部b;所述操作杆b远离插销头b的一端设置有拉环;

所述竖板上成型有与所述轴承配合滚动连接的条形孔;两个所述踏板上下交替运动带动曲柄连同中轴逆时针转动;

所述车架的后端两侧通过后定位螺栓转动连接有两个后固定座,后固定座的下端固定连接有后定位插杆;

所述底板上沿长度方向开设有一个条形槽,所述底板上位于条形槽内安装有一个传动带,传动带两端套设在两个传动辊之间;

所述电动独轮车的轮子与传动带依靠摩擦力传动连接;

所述底板后部的上方位于所述传动带两侧固定安装有两个后支撑座,所述后支撑座上端开设有与后定位插杆配合插接的插接孔;每个所述后支撑座上设置有支撑座旋紧螺母;

所述底板后部的上方位于所述后轮的位置转动连接有与后轮传动连接的传动轮;所述传动轮与后轮相对的端面外周固定连接有多个等间距分布的第二磁铁;所述后轮与传动轮相对的端面对应第二磁铁的位置固定连接有第一磁铁;所述传动轮与传动辊传动连接。

2.如权利要求1所述的多功能健身脚踏车,其特征在于:所述电动独轮车上位于车身的上端壁面和后端壁面之间形成一个定位边。

3.如权利要求1所述的多功能健身脚踏车,其特征在于:所述第一踏板体与第二踏板体上端成型有长条矩形的下凹部,所述下凹部底面沿第一踏板体与第二踏板体的长度方向等距成型有多个防滑凸筋,每个防滑凸筋沿第一踏板体与第二踏板体的宽度方向布置。
