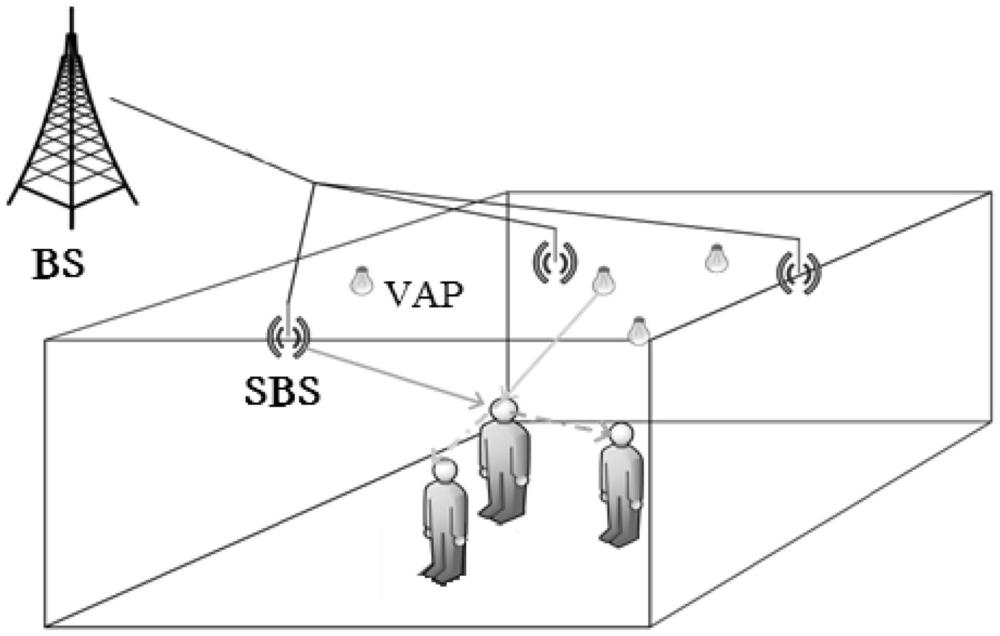

1.一种虚拟现实网络架构，其特征在于，包括：VR室、可见光通信设备和多个支持太赫兹通信的基站SBS；所述VR室配置有VR设备，所述VR设备与所述基站SBS连接；所述可见光通信设备连接有多个接入节点VAP；所述接入节点VAP和基站SBS均匀布设于所述VR室顶部，所述接入节点VAP发射可见光；所述可见光通信设备通过多方位的接入节点VAP获取所述VR设备位置；所述基站SBS、可见光通信设备与外部基站BS电性连接。

2.一种虚拟现实网络架构的资源分配方法，其特征在于，包括：获取基站SBS、VR设备和接入节点VAP在VR室的位置坐标；

将VR设备和接入节点VAP在VR室的位置坐标，输入至预设的阻塞模型bnkj获得VR设备与接入节点VAP之间的服务状态lnkj；将基站SBS和VR设备在VR室的位置坐标，输入至预设的阻塞模型bnij获得VR设备与基站SBS之间的服务状态；

基于阻塞模型bnij计算VR设备至基站SBS的路径损耗gnij和VR设备的噪声功率Nnj，获得VR设备至基站SBS的服务延迟dn；计算基站SBS至外部基站BS的时延d’n，叠加VR设备至基站SBS的时延dn，建立VR设备至外部基站BS的总延时模型Dn；

根据服务状态在满足各VR设备拥有设定数量的接入节点VAP和基站SBS提供服务的条件下，以传输时延最小为优化目标对总延时模型Dn线性优化求解，得到对虚拟现实网络资源的分配方案。

3.根据权利要求1所述的一种虚拟现实网络架构的资源分配方法，其特征在于，所述阻塞模型bnkj和阻塞模型bnij的建模过程，包括：将VR设备第j个时隙的位置表示为vj(xj,yj,zj)，第k个发射机位置表示为vk(xk,yk,Z)，第i个发射机位置表示为vi(xi,yi,Z)，获取VR设备与接入节点VAP之间服务状态的判定参数qkj(xk‑xj,yk‑yj,Z‑zj)以及VR设备与基站SBS之间服务状态的判定参数qij(xi‑xj,yi‑yj,Z‑zj)；

所述阻塞模型bnkj计算公式为：

所述阻塞模型bnij计算公式为：

公式中，n和m为VR设备的序号，U表示VR设备序号的全集。

4.根据权利要求3所述的一种虚拟现实网络架构的资源分配方法，其特征在于，所述VR设备与接入节点VAP之间的服务状态lnkj，表达公式为：公式中，ψnjk是第j个服务时隙处第n个用户和第k个VAP之间的偏移角，ψ1/2是位置定位接收机的视野半角。

5.根据权利要求4所述的一种虚拟现实网络架构的资源分配方法，其特征在于，VR设备至基站SBS的路径损耗gnij计算过程，包括：δ(rnij)＝‑K(f)rnij公式中，rnij表示第j个时隙中用户n和第i个SBS之间的距离，c是光速，f是太赫兹通信的工作频率；K(f)是在太赫兹通信的工作频率f下工作的介质的吸收系数。

6.根据权利要求5所述的一种虚拟现实网络架构的资源分配方法，其特征在于，VR设备至基站SBS的噪声功率Nnj计算过程，包括：N0＝KBTeW

公式中，N0表示导体中电子热扰动产生的约翰逊‑奈奎斯特噪声，KB表示为波尔兹曼常数，Te表示为开尔文温度，W表示为网络贷款带宽，uni表示第n个VR设备和第i个基站SBS之间的服务状态，uni∈{0,1}，所述Tnj表示第j服务时隙期间第n个VR设备的工作状态，Tnj∈{0,

1}；

当uni＝1时表示第n个VR设备由第i个基站SBS提供服务；当uni＝0时表示第n个VR设备不由第i个基站SBS提供服务；当Tnj＝1时表示第j服务时隙期间第n个VR设备处于有基站SBS提供服务的工作状态；当uni＝0时表示第j服务时隙期间第n个VR设备处于无基站SBS提供服务的工作状态。

7.根据权利要求6所述的一种虚拟现实网络架构的资源分配方法，其特征在于，所述VR设备至基站SBS的服务延迟dn的计算过程，包括：计算第j服务时隙期间第i个SBS到第n个VR设备的数据传输速率Cnij，计算公式为：服务延迟dn计算公式为：

公式中，S表示要为用户n发送的VR图像的数据大小。

8.根据权利要求7所述的一种虚拟现实网络架构的资源分配方法，其特征在于，计算基站SBS至外部基站BS的时延d’n，叠加VR设备至基站SBS的时延dn，建立VR设备至外部基站BS的总延时模型Dn，包括：

所述基站SBS至外部基站BS的时延d’n，计算公式为：所述总延时模型Dn计算公式为：

公式中，C’n表示为基站SBS至外部基站BS的的数据传输速率。

9.根据权利要求8所述的一种虚拟现实网络架构的资源分配方法，其特征在于，根据满足各VR设备拥有设定数量的接入节点VAP和基站SBS提供服务的前提，添加限制条件包括：公式中，N表示为VR设备的数量；L表示接入节点VAP的数量；B表示基站SBS的数量。
