专利号: 2021115037418
申请人: 南京智慧阳光科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-09-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

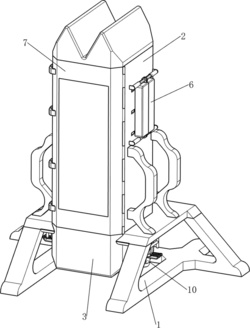

1.一种呼吸内科用手术用品消毒装置,其特征在于,包括有:支撑架(1)和围板(2),两个支撑架(1)上部内侧之间设有围板(2);

接水盒(3),两个支撑架(1)下部内侧之间安装有接水盒(3);

储液盒(4),围板(2)内壁下部设有储液盒(4);

移动机构(5),围板(2)中部两侧之间滑动式设有移动机构(5);

开合机构(6),围板(2)中部两侧均设有开合机构(6),开合机构(6)与移动机构(5)配合。

2.根据权利要求1所述的一种呼吸内科用手术用品消毒装置,其特征在于,移动机构(5)包括有:

第一限位杆(51),围板(2)外壁中部设有第一限位杆(51);

滑块(52),第一限位杆(51)上滑动式设有滑块(52),滑块(52)与围板(2)滑动式配合;

滑道(53),围板(2)内壁两侧均设有滑道(53),滑块(52)与滑道(53)滑动式连接;

稳定板(55),滑块(52)上滑动式设有稳定板(55);

连接杆(54),稳定板(55)底部间隔设有两根连接杆(54);

固定板(56),两根连接杆(54)底部均间隔设有固定板(56),固定板(56)的数量为十二个;

活动板(57),十二个固定板(56)上均转动式设有活动板(57);

第一复位弹簧(58),十二个活动板(57)均与固定板(56)之间连接有第一复位弹簧(58)。

3.根据权利要求2所述的一种呼吸内科用手术用品消毒装置,其特征在于,开合机构(6)包括有:

斜板(61),滑块(52)中部两侧均连接有斜板(61);

滑板(62),围板(2)中部两侧对称滑动式设有滑板(62),滑板(62)的数量为四块,斜板(61)与滑板(62)配合;

第一伸缩杆(64),围板(2)外壁中部两侧均间隔设有第一伸缩杆(64),第一伸缩杆(64)的数量为八根;

密封罩(63),相对位于纵向同一侧的两根第一伸缩杆(64)内端之间连接有密封罩(63),密封罩(63)内侧与相邻的滑板(62)连接;

第二复位弹簧(65),八根第一伸缩杆(64)内部均连接有第二复位弹簧(65);

风扇(66),围板(2)外壁中部两侧均安装有风扇(66),密封罩(63)与风扇(66)配合。

4.根据权利要求3所述的一种呼吸内科用手术用品消毒装置,其特征在于,还包括有开门机构(7),开门机构(7)包括有:转动门(71),围板(2)上转动式设有转动门(71),转动门(71)与围板(2)配合;

第一插板(72),转动门(71)上间隔设有第一插板(72),第一插板(72)的数量为四个;

限位半框(73),围板(2)上间隔设有限位半框(73),限位半框(73)的数量为四个,第一插板(72)与限位半框(73)配合;

插钉(74),四个限位半框(73)上均滑动式设有插钉(74),插钉(74)与第一插板(72)配合。

5.根据权利要求4所述的一种呼吸内科用手术用品消毒装置,其特征在于,还包括有锁定机构(8),锁定机构(8)包括有:勾板(81),稳定板(55)两侧均设有勾板(81);

圆头半框(82),滑块(52)两侧均设有圆头半框(82),圆头半框(82)与勾板(81)配合;

插销(83),两个圆头半框(82)上均滑动式设有插销(83),插销(83)与勾板(81)配合;

第三复位弹簧(84),两个插销(83)上均套装有第三复位弹簧(84),第三复位弹簧(84)两端分别连接在插销(83)和圆头半框(82)上;

连接板(85),两个插销(83)之间连接有连接板(85);

尖头豁口柱(86),连接板(85)上部中间设有尖头豁口柱(86)。

6.根据权利要求5所述的一种呼吸内科用手术用品消毒装置,其特征在于,还包括有放开机构(9),放开机构(9)包括有:限位圆板(91),稳定板(55)上部两侧均设有限位圆板(91);

长杆(92),滑块(52)上部两侧均设有长杆(92),长杆(92)与位于同一侧的限位圆板(91)滑动式连接;

第四复位弹簧(93),两根长杆(92)上均套装有第四复位弹簧(93),第四复位弹簧(93)两端分别连接在长杆(92)和限位圆板(91)上;

连接柱(94),位于外侧的滑道(53)上部设有连接柱(94);

连接头(95),连接柱(94)内部滑动式设有连接头(95),连接头(95)与尖头豁口柱(86)配合;

第一连杆(96),连接头(95)上连接有第一连杆(96),第一连杆(96)与连接柱(94)滑动式配合;

第二连杆(97),第一连杆(96)上转动式连接有第二连杆(97),第二连杆(97)与转动门(71)内壁上部转动式连接。

7.根据权利要求6所述的一种呼吸内科用手术用品消毒装置,其特征在于,还包括有放水机构(10),放水机构(10)包括有:固定园杆,围板(2)底部两侧对称设有固定圆杆(101);

出水圆管(102),两个固定圆杆(101)上均设有出水圆管(102),出水圆管(102)与储液盒(4)底部连接;

第二插板(103);两个出水圆管(102)中部均滑动式设有第二插板(103);

第二限位杆(105),两个出水圆管(102)下部外侧均间隔滑动式设有第二限位杆(105),第二限位杆(105)的数量为四根;

限位座(104),位于同一侧的两根第二限位杆(105)内端之间连接有限位座(104),限位座(104)与第二插板(103)中部连接;

第五复位弹簧(106),四根第二限位杆(105)上均套装有第五复位弹簧(106),第五复位弹簧(106)两端分别连接在出水圆管(102)和限位座(104)上。

8.根据权利要求6所述的一种呼吸内科用手术用品消毒装置,其特征在于,连接头(95)上开有与尖头豁口柱(86)配合的凹槽。
