专利号: 2023209765535
申请人: 殷君海
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-09-26
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

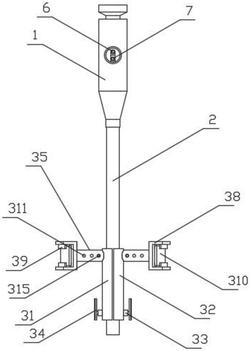

1.一种呼吸内科用呼吸道检查镜,包括检查镜主体(1)、入体管(2)和支撑组件(3),其特征在于,所述检查镜主体(1)的底部插接有入体管(2),且入体管(2)的外壁设置有支撑组件(3);

所述支撑组件(3)包括第一弧形板(31)、第二弧形板(32)、气动伸缩杆(33)、第一支撑板(34)、套管(35)、第一弹簧(36)、支杆(37)和第二支撑板(38),所述入体管(2)的外壁设有第一弧形板(31),且第一弧形板(31)的一侧铰接有第二弧形板(32),所述第一弧形板(31)和第二弧形板(32)围成一个环形,且入体管(2)位于其内部,所述第一弧形板(31)和第二弧形板(32)的一端外壁均安装有气动伸缩杆(33),且气动伸缩杆(33)的另一端连接有第一支撑板(34),所述第一弧形板(31)和第二弧形板(32)的另一端外壁均焊接有套管(35),且套管(35)的内部设有第一弹簧(36),所述第一弹簧(36)的一端连接有支杆(37),且支杆(37)远离第一弹簧(36)的一端连接有第二支撑板(38),所述第二支撑板(38)位于套管(35)的外部。

2.根据权利要求1所述的一种呼吸内科用呼吸道检查镜,其特征在于,所述第二支撑板(38)的外壁开设有凹槽,且凹槽的两侧内壁均设有卡轨(39),两个所述卡轨(39)之间插接有一次性咬胶(310)。

3.根据权利要求1所述的一种呼吸内科用呼吸道检查镜,其特征在于,所述套管(35)的两侧外壁均等距开设有若干个限位孔(311),所述第一弹簧(36)的另一端连接有底板(312),且底板(312)的两侧外壁均开设有安装槽(313),所述安装槽(313)的内部安装有第二弹簧(314),且第二弹簧(314)的另一端连接有凸块(315),所述凸块(315)远离第二弹簧(314)的一端贯穿限位孔(311)。

4.根据权利要求1所述的一种呼吸内科用呼吸道检查镜,其特征在于,所述第一支撑板(34)的外壁等距开设有若干个条形槽。

5.根据权利要求1所述的一种呼吸内科用呼吸道检查镜,其特征在于,所述第一弧形板(31)和第二弧形板(32)的另一侧均安装有磁铁,且两个磁铁相互吸引。

6.根据权利要求1所述的一种呼吸内科用呼吸道检查镜,其特征在于,所述检查镜主体(1)的一侧外壁连接有监控管(4),所述检查镜主体(1)的另一侧外壁焊接有侧管(5),且侧管(5)的一端与检查镜主体(1)的内部连通,所述侧管(5)的内部插接有喷药管(6)和取样管(7),所述入体管(2)的内部开设有两个穿插槽(8),且喷药管(6)和取样管(7)的一端穿过检查镜主体(1)分别插接在两个穿插槽(8)的内部。

7.根据权利要求6所述的一种呼吸内科用呼吸道检查镜,其特征在于,所述入体管(2)的另一端开设有通孔(9),所述两个穿插槽(8)的一端连通,且与通孔(9)的一端连通。

8.根据权利要求1所述的一种呼吸内科用呼吸道检查镜,其特征在于,所述入体管(2)是由软胶材料制成,且入体管(2)的外壁光滑。
