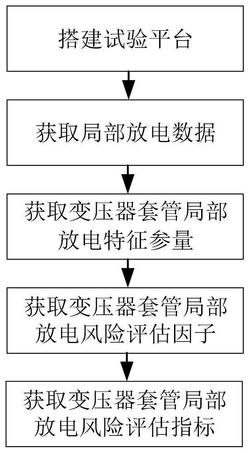

1.一种基于放大电路的变压器套管局部放电风险评估方法，其特征在于，包括如下步骤：第一步：搭建试验平台

搭建放大高压信号下的变压器套管局部放电风险评估试验平台，由高压直流电源(1)、高频接地开关(2)、限流电阻(3)、电源连接开关(4)、谐振电感(5)、变压器套管(6)、一号绝缘支架(7a)、二号绝缘支架(7b)、金属夹(8)、耦合电容(9)、局部放电检测模块(10)、检测阻抗(11)、综合接地(12)和温度控制箱(13)组成；

变压器套管(6)由一号绝缘支架(7a)和二号绝缘支架(7b)支撑，并放置在温度控制箱(13)中，变压器套管(6)中心导杆与谐振电感(5)和耦合电容(9)连接，金属夹(8)夹在变压器套管(6)中间伞裙上，金属夹(8)并与综合接地(12)连接，高压直流电源(1)负极与综合接地(12)连接，高压直流电源(1)正极与电源连接开关(4)和限流电阻(3)连接，限流电阻(3)与高频接地开关(2)串联后再与综合接地(12)连接，电源连接开关(4)与谐振电感(5)连接，耦合电容(9)与检测阻抗(11)串联后再与综合接地(12)连接，局部放电检测模块(10)连接至耦合电容(9)与检测阻抗(11)间；

第二步：获取局部放电数据

断开高频接地开关(2)，设置温度控制箱(13)温度为25℃，待显示温度为25℃两小时后，闭合电源连接开关(4)，调整高压直流电源(1)输出电压至变压器套管(6)额定电压，当电压波动值小于额定电压的1％时，开启接高频地开关(2)，设置高频接地开关(2)的动作时间为1μs，由变压器套管自身电容和谐振电感(5)发生串联谐振，产生1.7倍额定电压，通过局部放电检测模块(10)记录变压器套管20min的局部放电相位‑放电能量‑放电次数三维谱图；

第三步：获取变压器套管局部放电特征参量

基于局部放电相位‑放电能量‑放电次数三维谱图形成分辨率为256×256的放电能量‑相位的正半周灰度谱图和放电能量‑相位的负半周灰度谱图，灰度值计算公式如下：式中，i、j表示灰度谱图的坐标点，ni,j为该点的放电次数，nmax为灰度谱图中最大放电次数；

对放电能量‑相位的正半周灰度谱图进行归一化处理得到归一化谱图f+(x,y)，对放电能量‑相位的负半周灰度谱图进行归一化处理得到归一化谱图f‑(x,y)；

使用极坐标表示方法rcos(θ)和rcos(θ)对f+(x,y)和f‑(x,y)进行转化，得到极坐标形式下的f+(r,θ)和f‑(r,θ)；

计算变压器套管局部放电特征矩模值：

jqθ

||Wm,n,+||＝∫∫f+(r,θ)·e ·ψm,n(r)·r dθdr||                 (2)jqθ||Wm,n，‑||＝||∫∫f‑(r,θ)·e ·ψm,n(r)·r dθdr||                 (3)式中，q为图像f(r,θ)在相位空间[0,2π]中的第q个特征，m为尺度因子，m取1、2、3，n为位移因子，n取1、2、3，ψm,n(r)为基函数：计算放电能量‑相位的正半周灰度谱图偏斜度Sk1、放电能量‑相位的负半周灰度谱图偏斜度Sk2；

计算放电能量‑相位的正半周灰度谱图陡峭度Ku1、放电能量‑相位的负半周灰度谱图陡峭度Ku2；

第四步：获取变压器套管局部放电风险评估因子

计算变压器套管局部放电谱图特征矩阵模值因子W：

计算变压器套管局部放电评估系数λ：

第五步：获取变压器套管局部放电风险评估指标

计算变压器套管局部放电风险评估指标η：

η＝λ·log10(W)                            (6)得到变压器套管局部放电风险评估指标η，对变压器套管局部放电风险进行评估。
