专利号: 202111284682X
申请人: 攀枝花学院
专利类型:发明专利
专利状态:已下证
更新日期:2026-04-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

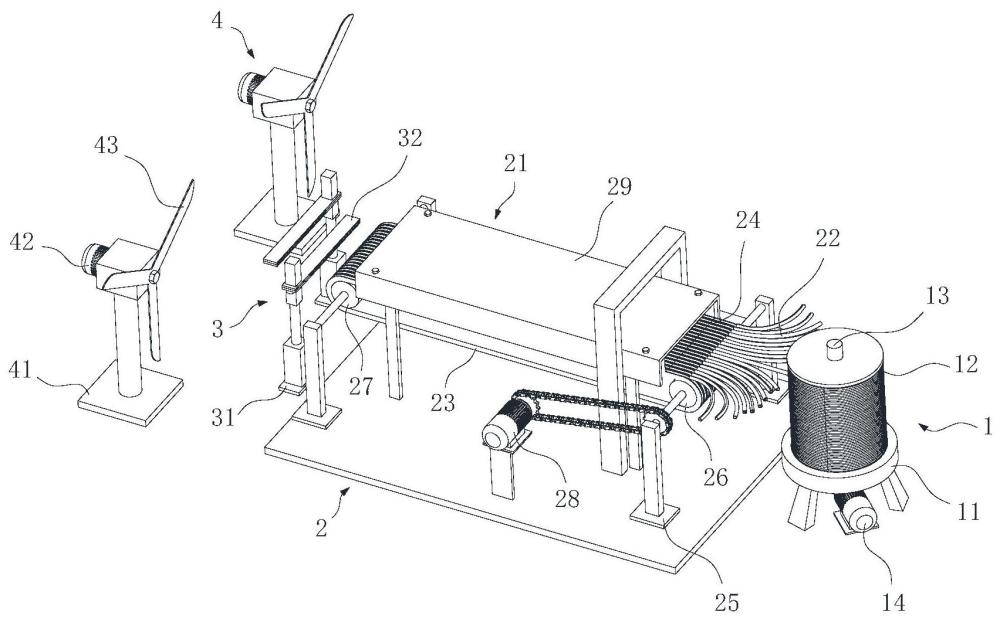

1.等距离钢丝纤维切割装置,其特征是:包括退丝组件(1)、送丝组件(2)、夹持组件(3)和切割组件(4);

所述退丝组件(1)包括底座(11)和可转动的安装在底座(11)上的钢丝纤维滚筒(12);

所述送丝组件(2)包括皮带机(21)和导筒(22),所述皮带机(21)的皮带(23)承载面上沿其运动方向并列设置有多个导槽(24),所述导筒(22)包括多个,且一端与皮带(21)上的导槽(24)一一对应,另一端通过筒身的弧形过渡与多个退丝组件(1)一一对应;

所述夹持组件(3)位于皮带机(21)远离导筒(22)的一端,包括支架(31)和夹板(32),所述支架(31)可在驱动机构作用下沿皮带机(21)输送方向前后移动,所述夹板(32)可转动的安装在支架(31)顶部,包括可开合的上夹板和下夹板,所述上夹板和下夹板相对的一面设有相互配合的夹槽(33),所述夹槽(33)与皮带(23)上的导槽(24)相对应;所述夹持组件(3)包括两套,两套夹持组件(3)分别位于其运动路径的前后两端并交替运行;

所述切割组件(4)位于夹持组件(3)远离皮带机(21)的一侧,包括刀座(41)、位于刀座(41)顶部的切割电机(42)以及安装在切割电机(42)输出轴上的刀片(43)。

2.如权利要求1所述的等距离钢丝纤维切割装置,其特征是:所述退丝组件(1)的底座上设有转轴(13)和驱动转轴(13)转动的退丝电机(14),所述转轴(13)一端与退丝电机(14)通过齿轮传动连接,另一端与钢丝纤维滚筒(12)可拆卸连接。

3.如权利要求1所述的等距离钢丝纤维切割装置,其特征是:所述送丝组件(2)的皮带机(21)包括机架(25)、可转动的安装在机架(25)上的前滚筒(26)和后滚筒(27)、以及绕在前滚筒(26)和后滚筒(27)之间的皮带(23),所述机架(25)上还设有送丝电机(28),送丝电机(28)与前滚筒(26)通过链传动或带传动驱动连接。

4.如权利要求3所述的等距离钢丝纤维切割装置,其特征是:所述皮带(23)上的导槽(24)为圆弧形导槽。

5.如权利要求3所述的等距离钢丝纤维切割装置,其特征是:所述机架(25)上还设有可拆卸的防护罩(29),所述防护罩(29)罩在皮带(23)上。

6.如权利要求3所述的等距离钢丝纤维切割装置,其特征是:所述导筒(22)靠近皮带机(21)的一端都固定在一块基板上,另一端为自由端,基板与皮带机(21)的机架(25)固定连接。

7.如权利要求6所述的等距离钢丝纤维切割装置,其特征是:所述导筒(22)为锥筒形,靠近基板的一端直径较小,远离基板的一端直径较大。

8.如权利要求1所述的等距离钢丝纤维切割装置,其特征是:所述夹持组件(3)的驱动机构为液压杆、气压杆或直线电机,驱动机构一端与皮带机(21)或地面固定连接,另一端与支架(31)相连。

9.如权利要求1所述的等距离钢丝纤维切割装置,其特征是:所述夹持组件(3)的驱动机构包括导轨和驱动小车,导轨安装在地面上,其延伸方向与皮带运输方向一致,驱动小车位于支架(31)底部,并可沿导轨前后运动。

10.如权利要求1所述的等距离钢丝纤维切割装置,其特征是:所述切割组件(4)采用闸刀、激光切割机或线切割机进行替代。
