专利号: 2024216420079
申请人: 青岛正启和精工有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

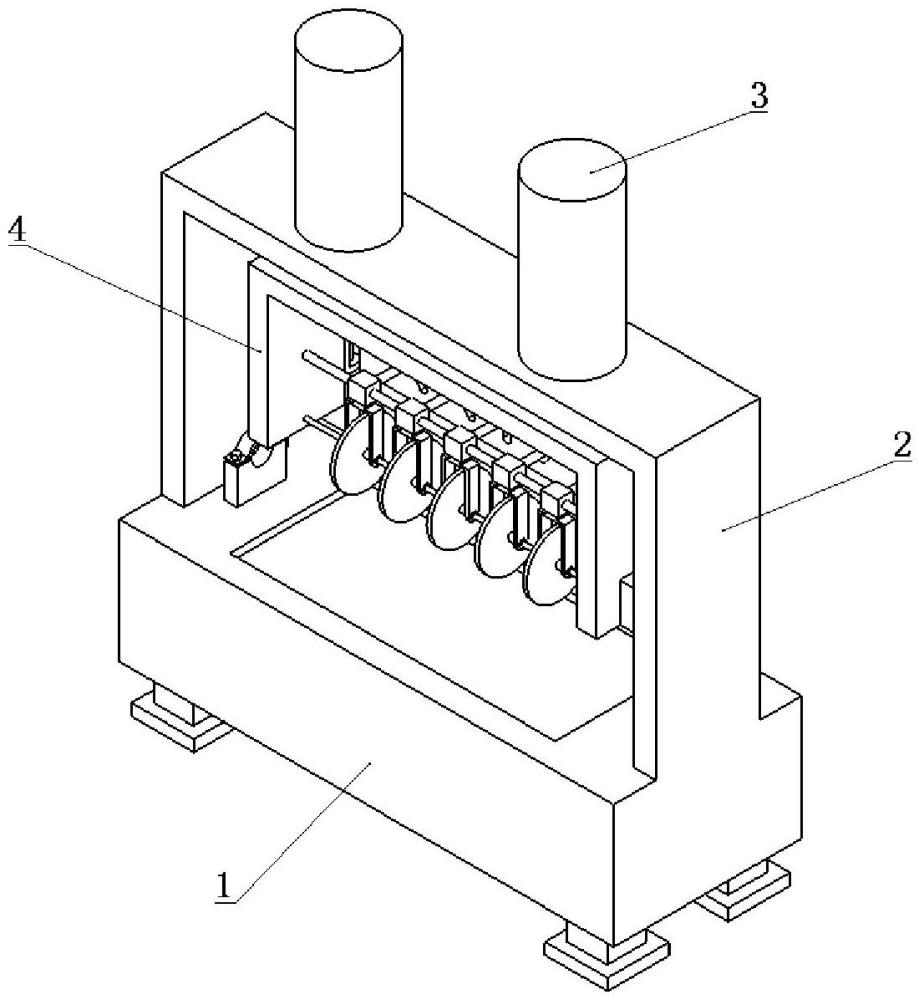

1.一种钢材等距切割设备,其特征在于,包括工作台(1),所述工作台(1)顶端设有U型固定架(2),所述U型固定架(2)顶端设有对称设置的气缸(3),两组所述气缸(3)活动端延伸至所述U型固定架(2)中与U型活动架(4)相连接,所述U型活动架(4)中设有若干等距分布的刀片安装架(5),所述刀片安装架(5)通过间距调节组件与所述U型活动架(4)相连接,所述刀片安装架(5)中设有切割刀片(6),所述切割刀片(6)通过转轴一(7)与所述刀片安装架(5)相连接,所述U型活动架(4)中设有贯穿所述转轴一(7)的转轴二(8),所述转轴二(8)一侧延伸至所述U型活动架(4)外与切割电机(9)驱动端设有连接,所述工作台(1)顶端位于所述U型固定架(2)中设有钢管固定组件。

2.根据权利要求1所述的一种钢材等距切割设备,其特征在于,所述工作台(1)底端设有若干均匀分布的支撑块(10),所述支撑块(10)底端设有减震垫。

3.根据权利要求1所述的一种钢材等距切割设备,其特征在于,所述转轴一(7)外壁与所述切割刀片(6)固定相连接,所述转轴二(8)外壁设有对称设置的限位键(11),所述转轴一(7)内壁开设有与所述限位键(11)相匹配的键槽。

4.根据权利要求1所述的一种钢材等距切割设备,其特征在于,所述间距调节组件包括所述U型活动架(4)中设有的导向杆(12),所述导向杆(12)外壁套设有若干等距分布的滑动块(13),所述滑动块(13)底端与所述刀片安装架(5)相连接,所述U型活动架(4)一侧设有压板(14),所述压板(14)通过驱动组件与所述U型活动架(4)相连接,所述滑动块(13)一侧设有贯穿所述压板(14)的推动杆(15),所述压板(14)上开设有与所述推动杆(15)相匹配的行程孔(16)。

5.根据权利要求4所述的一种钢材等距切割设备,其特征在于,所述滑动块(13)上开设有与所述导向杆(12)相匹配的滑孔。

6.根据权利要求4所述的一种钢材等距切割设备,其特征在于,所述驱动组件包括所述U型活动架(4)一侧设有的对称设置的安装柱(17),两组所述安装柱(17)相近一侧开设有滑槽(18),所述滑槽(18)中设有丝杆(19),所述丝杆(19)外壁套设有与所述滑槽(18)相匹配的移动块(20),所述移动块(20)一侧延伸至所述滑槽(18)外与所述压板(14)相连接,所述丝杆(19)顶端延伸至所述滑槽(18)外与伺服电机(21)驱动端相连接。

7.根据权利要求6所述的一种钢材等距切割设备,其特征在于,所述丝杆(19)通过轴承与所述安装柱(17)相连接,所述移动块(20)上开设有与所述丝杆(19)相匹配的螺纹孔。

8.根据权利要求1所述的一种钢材等距切割设备,其特征在于,所述钢管固定组件包括所述工作台(1)顶端且位于所述U型固定架(2)中设有的对称设置的钢管夹持固定架(22),所述钢管夹持固定架(22)顶端设有钢管夹持活动架(23),所述钢管夹持活动架(23)通过手拧螺栓(24)与所述钢管夹持固定架(22)相连接,所述钢管夹持固定架(22)和所述钢管夹持活动架(23)的夹槽中均设有防滑垫。
