专利号: 2021111881972
申请人: 南京超图中小企业信息服务有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-07-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

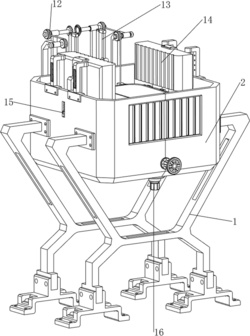

1.一种眼科用手术器械储存装置,其特征在于,包括有:支脚(1)和储料框(2),储料框(2)外壁两侧均设有支脚(1),支脚(1)的数量为两个;

第一滑杆(3),储料框(2)两侧均设有第一滑杆(3);

第一滑套(4),四根第一滑杆(3)上均滑动式设有第一滑套(4);

第二滑杆(5),纵向的两个第一滑套(4)之间滑动式连接有第二滑杆(5);

盛料框(6),两根第二滑杆(5)之间连接有盛料框(6);

第一弹簧(7),第二滑杆(5)两侧均绕有第一弹簧(7),第一弹簧(7)连接在第一滑套(4)和盛料框(6)之间;

第二弹簧(8),第一滑杆(3)上绕有第二弹簧(8),第二弹簧(8)连接在第一滑杆(3)和第一滑套(4)之间;

出料管(9),储料框(2)下部中间设有出料管(9);

螺纹盖(10),出料管(9)上螺纹式设有螺纹盖(10);

推动机构(11),储料框(2)和盛料框(6)下部之间连接有推动机构(11),;

拉动机构(12),储料框(2)和盛料框(6)上部之间连接有拉动机构(12),拉动机构(12)与推动机构(11)配合。

2.如权利要求1所述的一种眼科用手术器械储存装置,其特征在于,推动机构(11)包括有:

第一支架(111),储料框(2)下部设有第一支架(111);

电机(112),第一支架(111)上安装有电机(112);

第一转轴(113),电机(112)的输出轴上设有第一转轴(113);

凸轮(114),第一转轴(113)下部设有凸轮(114);

推块(115),储料框(2)下侧滑动式设有推块(115),推块(115)与凸轮(114)配合,推块(115)与盛料框(6)连接;

第三弹簧(116),推块(115)上绕有第三弹簧(116),第三弹簧(116)连接在储料框(2)和推块(115)之间。

3.如权利要求2所述的一种眼科用手术器械储存装置,其特征在于,拉动机构(12)包括有:

第二支架(121),储料框(2)上侧两部均设有第二支架(121);

固定块(122),盛料框(6)上侧两部均设有固定块(122);

第三支架(123),储料框(2)中部上部两侧均设有第三支架(123);

旋转座(124),储料框(2)中部上部设有旋转座(124);

转动块(125),旋转座(124)上转动式设有转动块(125);

第二转轴(126),两根第三支架(123)上部均转动式设有第二转轴(126);

第一锥齿组(127),两根第二转轴(126)内侧与转动块(125)顶部之间连接有第一锥齿组(127);

第一绕线轮(128),两根第二支架(121)上部均转动式设有第一绕线轮(128);

第二绕线轮(129),两根第二转轴(126)外侧均设有第二绕线轮(129);

第一拉绳(1210),同侧的第二绕线轮(129)与同侧的固定块(122)之间连接有第一拉绳(1210),同侧的第一拉绳(1210)绕过同侧的第一绕线轮(128);

楔形块(1211),转动块(125)上部滑动式设有楔形块(1211);

第四弹簧(1212),楔形块(1211)与转动块(125)之间连接有第四弹簧(1212),楔形块(1211)与第一转轴(113)配合。

4.如权利要求3所述的一种眼科用手术器械储存装置,其特征在于,还包括有震动机构(13),震动机构(13)包括有:第一接触块(131),盛料框(6)上侧两侧均设有第一接触块(131);

第四支架(132),储料框(2)顶部两部均设有第四支架(132);

第二接触块(133),两根第四支架(132)上部均设有第二接触块(133),两块第二接触块(133)均与储料框(2)连接,同侧的第二接触块(133)与同侧的第一接触块(131)配合。

5.如权利要求4所述的一种眼科用手术器械储存装置,其特征在于,还包括有吸取机构(14),吸取机构(14)包括有:第五支架(141),两根第二滑杆(5)上均转动式设有第五支架(141);

扭力弹簧(142),第二滑杆(5)上绕有扭力弹簧(142),扭力弹簧(142)连接在第二滑杆(5)和第五支架(141)之间;

海绵块(143),两根第五支架(141)内侧上部均安装有海绵块(143)。

6.如权利要求5所述的一种眼科用手术器械储存装置,其特征在于,还包括有接触机构(15),接触机构(15)包括有:第二滑套(151),盛料框(6)外壁下部两侧均设有第二滑套(151);

第三滑杆(152),两个第二滑套(151)内部均滑动式设有第三滑杆(152);

第五弹簧(153),第三滑杆(152)上绕有第五弹簧(153),第五弹簧(153)连接在第三滑杆(152)和第二滑套(151)之间;

第四滑杆(154),储料框(2)上部两侧均设有第四滑杆(154);

滑块(155),两根第四滑杆(154)上均滑动式设有滑块(155);

第六弹簧(156),第四滑杆(154)上绕有第六弹簧(156),第六弹簧(156)连接在滑块(155)和储料框(2)之间;

第二拉绳(157),同侧的第五支架(141)与同侧的第三滑杆(152)之间连接有第二拉绳(157);

旋转块(158),两块滑块(155)内侧均转动式设有旋转块(158);

第七弹簧(159),旋转块(158)两侧均绕有第七弹簧(159),第七弹簧(159)连接在滑块(155)和旋转块(158)之间,同侧的旋转块(158)与同侧的第三滑杆(152)配合。

7.如权利要求6所述的一种眼科用手术器械储存装置,其特征在于,还包括有搅拌机构(16),搅拌机构(16)包括有:第六支架(161),储料框(2)内壁下部设有第六支架(161);

第三转轴(162),第六支架(161)上部转动式设有第三转轴(162);

搅拌杆(163),储料框(2)内侧下部中侧转动式设有搅拌杆(163);

第二锥齿组(164),搅拌杆(163)下部与第三转轴(162)之间连接有第二锥齿组(164)。

8.如权利要求6所述的一种眼科用手术器械储存装置,其特征在于,第三转轴(162)上设有手柄,方便工作人员转动第三转轴(162)。
