专利号: 2021225944455
申请人: 彭玉
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

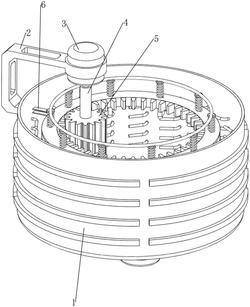

1.一种皮肤科用手术器械清洗装置,其特征在于,包括:框体(1),其上安装有支撑架(2);

电机(3),用于提供驱动力,安装在支撑架(2)上;

第一转轴(4),连接在电机(3)的输出轴上;

第一齿轮(5),安装在第一转轴(4)上;

支撑板(6),其设有两个,均安装在框体(1)内;

滑轮(7),其设有两个,分别转动式连接在两个支撑板(6)内;

内齿圈(8),滑动式连接在两个滑轮(7)之间,内齿圈(8)与第一齿轮(5)啮合;

挂钩(9),用于挂置手术器械,其设有多个,均滑动式连接在内齿圈(8)上;

弹簧(10),其设有多个,均连接在多个挂钩(9)与内齿圈(8)之间;

固定管(11),安装在多个挂钩(9)之间;

刷毛(12),用于刷洗手术器械,其设有多个,均安装在框体(1)上。

2.根据权利要求1所述的一种皮肤科用手术器械清洗装置,其特征在于,还包括:第二转轴(13),转动式连接在框体(1)内;

第二齿轮(14),连接在第二转轴(13)上,第二齿轮(14)与第一齿轮(5)啮合;

搅拌杆(15),用于搅拌水和消毒液,其设有三根,均安装在第二转轴(13)上;

加热管(16),用于加热水和消毒液,其设有三根,分别安装在三根搅拌杆(15)内。

3.根据权利要求2所述的一种皮肤科用手术器械清洗装置,其特征在于,框体(1)底部安装有支脚。

4.根据权利要求3所述的一种皮肤科用手术器械清洗装置,其特征在于,框体(1)的形状为圆形。

5.根据权利要求4所述的一种皮肤科用手术器械清洗装置,其特征在于,框体(1)外壁安装有多个防滑条。

6.根据权利要求5所述的一种皮肤科用手术器械清洗装置,其特征在于,加热管(16)为防水材质。
