专利号: 2021111756296
申请人: 上海佳哲医疗科技有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-05-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

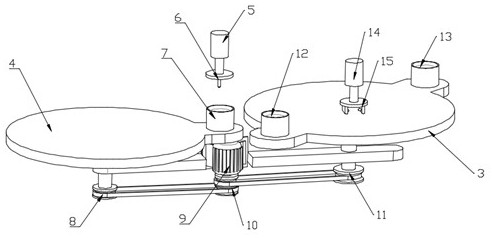

1.一种自动化生物检测系统,其特征在于:所述自动化生物检测系统包括:

样品盘,其径向位置固定设置有试剂槽和清洗槽,试剂槽的内部用于盛放试剂或者放置盛放试剂的敞口瓶;清洗槽的内部用于放置清洗液或者盛放清洗液的敞口瓶;

试剂盘,试剂盘的径向位置设置有样品槽,样品槽内部用于盛放样品或者放置盛放样品的敞口瓶;

转动驱动结构,与试剂盘和样品盘连接,其用于驱动样品盘和试剂盘转动;所述转动驱动结构包括电机、双方单向皮带轮、第二从动皮带轮和第一从动皮带轮;电机的输出轴同轴连接有双方单向皮带轮,第一从动皮带轮与试剂盘同轴固定连接,第二从动皮带轮与样品盘同轴固定连接,双方单向皮带轮与第一从动皮带轮和第二从动皮带轮通过皮带进行连接,双方单向皮带轮的传动方向相反,电机正向转动带动第一从动皮带轮转动使试剂盘转动;电机反向转动带动第二从动皮带轮转动使样品盘转动;

吸入注出件,其用于进行样品的吸入和注出;所述吸入注出件包括电磁控制阀、导向杆、盛放桶,导向杆固定连接在第一升降驱动件的端部,导向杆的一端滑动穿过阻挡片并伸入到盛放桶的内部,盛放桶与阻挡片固定连接,阻挡片通过弹簧连接在第一升降驱动件上,导向杆的端部固定连接有活塞,活塞密封滑动嵌入到盛放桶的内部;

所述导向杆和活塞的内部为中空结构并连通连接口,连接口通过管道与惰性气体源连通;连接口内设置有电磁控制阀,电磁控制阀用于控制惰性气体的流量,当吸入注出件完成注出时,电磁控制阀打开,惰性气体进入到盛放桶的内部,惰性气体通过盛放桶进入到试剂槽的内部,避免了试剂进入到盛放桶的内部形成残留,惰性气体进入到试剂液的内部促进样品与试剂的混合;

第一升降驱动件,与吸入注出件连接,其用于驱动吸入注出件升降,吸入注出件安装在吸入注出工位;

第一位置感应器,安装在吸入注出工位,其用于感应样品槽、试剂槽、清洗槽进入吸入注出工位;检测件,其用于进行样品的检测;

第二升降驱动件,与检测件连接,其用于驱动检测件升降,检测件安装在检测工位;

第二位置感应器,安装在检测工位,其用于感应试剂槽、清洗槽进入检测工位;

控制器,其用于控制转动驱动件驱动试剂盘转动,使样品槽进入到吸入注出工位;第一升降驱动件驱动吸入注出件进入样品槽内部,吸入注出件的升降量与一个预先设置吸入量对应;控制器控制试剂盘转动使样品槽脱离吸入注出工位;样品盘转动使试剂槽进入到吸入注出工位,第一升降驱动件驱动吸入注出件进入到试剂槽的内部并将样品注入到试剂槽的内部;样品盘转动使试剂槽进入到检测工位,第二升降驱动件驱动检测件进入到试剂槽内部进行检测;清洗槽进入到吸入注出工位,第一升降驱动件驱动吸入注出件进入清洗槽的内部进行清洗;清洗槽进入到检测工位,检测件进入到清洗槽的内部进行清洗。

2.根据权利要求1所述的一种自动化生物检测系统,其特征在于:所述清洗槽的内部设置有清洗件。

3.根据权利要求2所述的一种自动化生物检测系统,其特征在于:所述清洗件是搅拌叶、气泡发生器或者超声发生器中的一种或者多种组合。

4.根据权利要求1所述的一种自动化生物检测系统,其特征在于:所述活塞的内部设置有单向阻挡片,单向阻挡片用于限制中空结构内部流向。

5.根据权利要求1所述的一种自动化生物检测系统,其特征在于:所述盛放桶的端口处可拆卸的密封连通设置有针头。

6.根据权利要求1所述的一种自动化生物检测系统,其特征在于:所述自动化生物检测系统还包括壳体,样品盘和试剂盘转动设置在壳体的内部,样品盘和试剂盘的一端伸出壳体。

7.一种自动化生物检测方法,应用权利要求1‑6任一项所述的自动化生物检测系统,其特征在于:所述自动化生物检测系统包括如下步骤:S1、转动驱动件驱动试剂盘转动,使样品槽进入到吸入注出工位;

S2、第一升降驱动件驱动吸入注出件进入到样品槽内部进行吸入,吸入注出件的升降量与一个预先设置吸入量对应;

S3、试剂盘转动使样品槽脱离吸入注出工位,样品盘转动使试剂槽进入到吸入注出工位;

S4、第一升降驱动件驱动吸入注出件进入试剂槽的内部并将样品注入到试剂槽的内部;

S5、样品盘转动使试剂槽进入到检测工位;

S6、第二升降驱动件驱动检测件进入到试剂槽内部进行检测;

S7、清洗槽进入到吸入注出工位,吸入注出件进入到清洗槽的内部进行清洗;

S8、清洗槽进入到检测工位,检测件进入到清洗槽的内部进行清洗。
