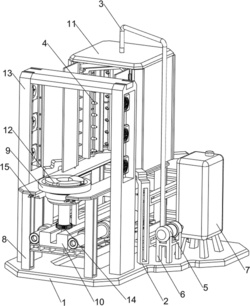

1.一种用于石油输送桶喷漆设备,其特征在于,包括有:底板(1)和主体架(2),底板(1)一侧设有主体架(2);
泵架(6),底板(1)一侧设有泵架(6);
气泵(5),泵架(6)上设有气泵(5);
漆管(3),气泵(5)一侧设有漆管(3);
喷头(4),漆管(3)上设有喷头(4),喷头(4)均位于主体架(2)上;
漆桶(7),底板(1)一侧设有漆桶(7),漆桶(7)与气泵(5)连接;
放置桌(8),底板(1)上设有放置桌(8);
放置盘(9),放置桌(8)一侧滑动式连接有放置盘(9);
推进机构(10),放置桌(8)与主体架(2)之间设有推进机构(10),推进机构(10)部件与放置盘(9)连接;
防护装置(11),主体架(2)与漆管(3)之间连接有防护装置(11);
推进机构(10)包括有:
安装块(101),放置桌(8)与主体架(2)之间设有安装块(101),放置盘(9)与安装块(101)接触;
缸架(102),安装块(101)上对称设有3个缸架(102);
气缸(103),横向同侧的缸架(102)之间均连接有气缸(103);
推杆(104),气缸(103)伸缩杆之间连接有推杆(104),推杆(104)与安装块(101)滑动式连接,推杆(104)与放置盘(9)连接;
防护装置(11)包括有:
盖板(111),漆管(3)与主体架(2)之间设有盖板(111);
挡板(112),主体架(2)上均匀设有3个挡板(112);
门板(115),主体架(2)上安装有2个可拆卸的门板(115);
铰链(113),门板(115)均与主体架(2)之间设有4个铰链(113);
转轴(114),竖向同侧的铰链(113)之间均连接有转轴(114),转轴(114)均与放置桌(8)转动式连接;
还包括有夹持机构(12),夹持机构(12)包括有:滑杆(121),放置盘(9)上滑动式连接有滑杆(121);
挤压块(123),滑杆(121)与放置盘(9)之间滑动式连接有挤压块(123);
第一弹簧(122),挤压块(123)与滑杆(121)之间连接有第一弹簧(122);
第一导轨(124),放置盘(9)上设有4个第一导轨(124);
夹块(126),第一导轨(124)上均滑动式连接有夹块(126),夹块(126)均与放置盘(9)接触;
第二弹簧(125),夹块(126)之间连接有第二弹簧(125);
还包括有干燥装置(13),干燥装置(13)包括有:放置架(131),底板(1)上对称设有放置架(131);
固定板(134),放置架(131)上均对称设有固定板(134);
定位销(133),固定板(134)上均安装有6个可拆卸的定位销(133);
风扇(132),横向同侧的每4个定位销(133)之间均设有风扇(132);
灯罩(136),放置架(131)之间连接有灯罩(136);
太阳灯(135),灯罩(136)上对称设有太阳灯(135);
还包括有旋转机构(14),旋转机构(14)包括有:直齿轮(141),放置盘(9)一侧设有直齿轮(141);
支架(142),安装块(101)一侧设有2个支架(142);
第一齿条(143),支架(142)之间连接有第一齿条(143),第一齿条(143)与安装块(101)连接,第一齿条(143)与直齿轮(141)配合;
还包括有开合机构(15),开合机构(15)包括有:第二导轨(151),放置桌(8)上对称设有第二导轨(151);
第二齿条(152),第二导轨(151)上均滑动式连接有第二齿条(152),第二齿条(152)均与推杆(104)连接;
缺齿轮(153),转轴(114)上均连接有缺齿轮(153),缺齿轮(153)均与同侧的第二齿条(152)配合。
2.如权利要求1所述的一种用于石油输送桶喷漆设备,其特征在于,漆桶(7)的材质为不锈钢材质。
